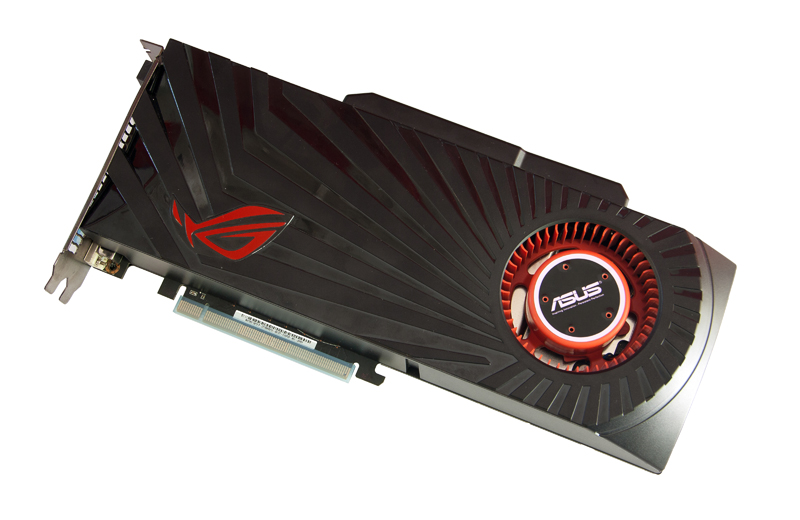

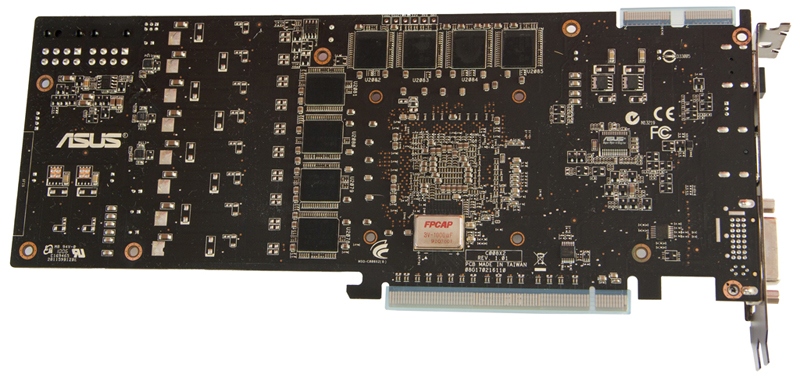

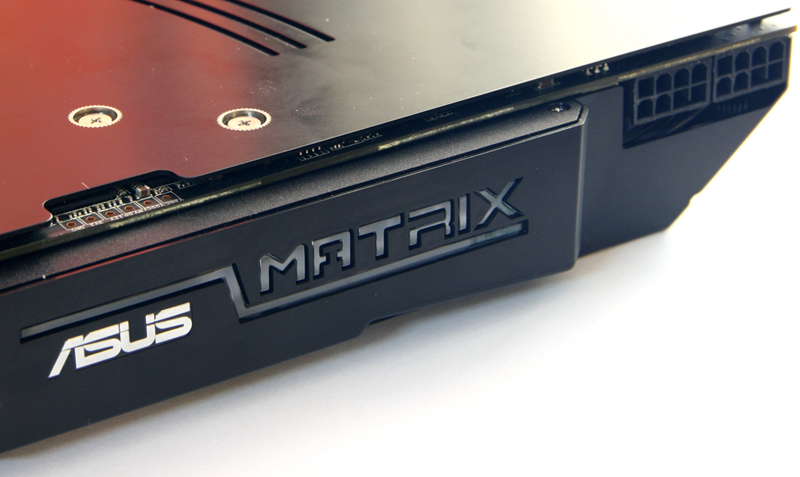

از کارتهای گرافیک استاندارد خسته شدهاید و دنبال یک محصول نو هستید؟! متفاوت بودن یک کارتگرافیک را در افزایش فرکانس پردازندهگرافیکی و استفاده از خنککنندههای بزرگ نمیدانید؟ پس کار شما کمی سخت است چون برای داشتن کارتگرافیکی که واقعاً تفاوت داشته باشد، باید به سراغ مدلهایی مشابه Matrix 5870 Platinum شرکت Asus بروید. زیر ذرهبین در ظاهر Matrix 5870 مشابه یک HD 5870 معمولی است اما تفاوتهای زیادی بین این کارتگرافیک و نمونه استاندارد وجود دارد. به نظر من قاب روی کارتگرافیک جلوه زیبایی دارد و در عین ساده بودن، به خوبی جلبتوجه میکند. ساختار مسیر جریان هوا نیز مشابه HD 5870 استاندارد است. بالای کارتگرافیک یک برآمدگی تقریباً یک سانتیمتری وجود دارد که عبارت Matrix روی آن نوشته شدهاست. این قسمت در زمان کارکرد سیستم روشن میشود که علاوه بر زیبایی، با تغییر رنگ، از سبز تا قرمز میزان فعالیت و فشار کاری کارتگرافیک را نمایش میدهد. نکته عجیبی که درباره این کارتگرافیک دیده میشود، نیاز به دو اتصال هشت پین برای تأمین توان موردنیاز کارتگرافیک است (این در حالی است که HD 5970 که دارای دو پردازندهگرافیکی است، یک اتصال شش پین و یک اتصال هشت پین دارد). پشت کارتگرافیک نیز با صفحهای فلزی پوشانده شده و تنها چیزی که قابل دیدن است، قسمتهایی برای خواندن ولتاژ توسط دستگاه مولتیمتر (که Asus آن را ProbeIt مینامد)، یک خازن 1000 میکروفارادی و چیپست Asus Super Hybrid Engine است که وظیفه کنترل قسمتهای مختلف کارتگرافیک را بر عهده دارد و به گفته Asus میتواند کارایی را تا نوزده درصد افزایش دهد. تعداد خروجیهای تصویر نسبت به نمونه استاندارد کمتر شده و در اين كارتگرافيك یک خروجی DVI، یک خروجی HDMI و یک خروجی DisplayPort وجود دارد. در اینجا یک دکمه به نام Safe Mode نیز دیده میشود که به نوعی کار دکمه ریست بایوس روی مادربورد را انجام میدهد. مبدلهای همراه کارتگرافیک شامل مبدل HDMI به DVI و HDMI به VGA است. جدا کردن خنککننده از کارتگرافیک، تفاوتهای دیگری را آشکار میکند. خنککننده کارت برخلاف HD 5870 معمولی از یک خنککننده و پنج لوله انتقال حرارت تشکیل شدهاست که بهطور مستقیم در تماس با پردازنده گرافیکی هستند. با دقت در تصویر میبینید که دو لوله انتقال حرارت کناری با پردازندهگرافیکی در تماس نیستند و به احتمال تأثیر کمی در جذب گرما خواهندداشت. ماژولهای حافظه نیز به کمک چسب حرارتی با یک صفحه آلومینیومی در تماس هستند که گرمای حاصله را بهطور غیرمستقیم به خنککننده اصلی منتقل میکنند. صفحه مشکی رنگ پشت کارتگرافیک نیز به کمک چسبهای حرارتی با ماژولهای حافظه پشت کارتگرافیک و محل قرارگیری پردازندهگرافیکی در تماس است. Asus مدعی است، میزان انتقال هوا در این خنککننده 22 درصد افزایش یافته (و البته کمی هم افزایش صدا) و دما نیز نسبت به مدل استاندارد کمتر است. طراحی قطعات روی کارتگرافیک با نمونه استاندارد تا حدودی متفاوت است و در کل دو گیگابایت حافظه گرافیکی GDDR5 با فرکانس 4800 مگاهرتز مؤثر روی کارت نصب شدهاست. این دو گیگابایت حافظه شامل شانزده ماژول 128 مگابایتی است که هشت عدد از ماژولهای حافظه در جلو و هشت عدد دیگر در پشت کارت قرار دارد. مدار رگولاتور این کارتگرافیک 8+2+2 فاز است که از این میان هشت فاز به پردازندهگرافیکی اختصاص دارد. به گفته Asus، نویز توان انتقالی از این مدار رگولاتور به پردازندهگرافیکی تا 54 درصد کمتر از نمونه استفادهشده در مدل استاندارد است. نوع ماژولهای حافظه مورد استفاده مانند HD 5870 استاندارد، ساخت Samsung بوده و مدل آنها K4G10325FE است.

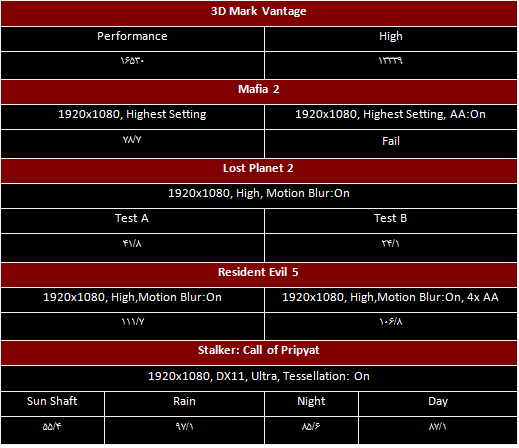

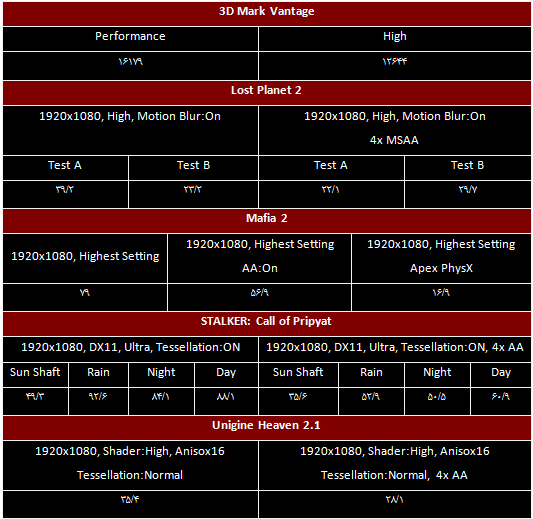

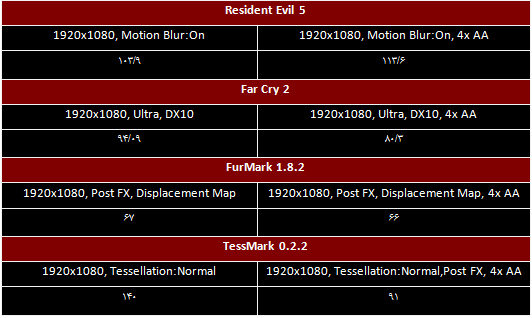

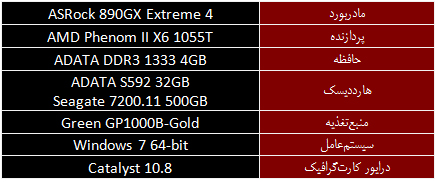

پاسخ : بررسي کارت گرافيک Matrix 5870 Platinum توانسنجی تست این کارتگرافیک را روی سیستمی مطابق جدول زیر انجام دادیم. جدول 1 جدول 2 نتایج حاصل از تست این کارتگرافیک را در نرمافزارهای مختلف نشان میدهد. به جز تست 3D Mark Vantage که نتیجه به صورت یک امتیاز ارائه میشود، بقیه موارد بر حسب فریم در ثانیه است. جدول 2 اورکلاک Asus نرمافزاری به نام iTracker 2 برای اورکلاک این کارتگرافیک در نظر گرفتهاست. این نرمافزار امکان تغییر فرکانس پردازندهگرافیکی، حافظه و ولتاژهای مربوط به آنها را فراهم میکند. یکی از ویژگیهای این نرمافزار که شاید تنها برخی از افراد معدود نحوه کار با آن را بدانند، امکان تغییر در زمانهای تأخیرِ مربوط به حافظه گرافیکی است. در کل، چهار پروفایل پیشفرض برای تنظیمات در نظر گرفتهشده و چهار تنظیم دیگر را نیز میتوان در آن ذخیره کرد. کارتگرافیک Matrix 5870 به خوبی اورکلاک میشود. در تستهایی که با این کارتگرافیکی انجام دادیم، توانستیم با استفاده از نرمافزار همراه کارتگرافیک، فرکانس پردازندهگرافیکی را در ولتاژ 1/35 ولت به 1049 مگاهرتز و فرکانس حافظه گرافیکی را به 4870 مگاهرتز افزایش دهیم. با وجود این، نتایج تستها تفاوت چندانی با حالت استاندارد نداشت (البته سیستم تست نیز بیتأثیر نیست). جدول زیر نتایج تستها پس از اورکلاک را نشان میدهد. جدول 3 اشاره: این اولین کارتگرافیک سری Matrix شرکت Asus نیست. در سری Matrix میتوان مدلهايی مانند 9600GT ،HD 4850 ،HD 4870 ،GTX 260 و GTX 285 نیز پیدا کرد. از کارتگرافیک HD 5870 نیز دو مدل Matrix وجود دارد که فرکانس پردازندهگرافیکی در مدل ساده 850 مگاهرتز و در مدل Platinum نیز 900 مگاهرتز است.
