شرکت AcBel در سال 1981 تأسيس شد. دفتر مرکزی و بخش تحقیق و توسعه اين شرکت در کشور تایوان و کارخانه اصلی آن در کشور چین قرار دارد. در حال حاضر، زنجیره فروش اصلی این شرکت در کشورهای امریکا، مالزی و چین مشغول فعالیت و عرضه محصولات AcBel هستند. اين شرکت در زمينه توليد منبعتغذیههاي سویچینگ، آداپتورها و تغذیههای مخابراتی فعاليت ميکند و محصولات مختلفي را در اين زمينه توليد کردهاست. شرکت AcBel سازنده اصلی و همچنین عرضهکننده منبعتغذيه است و برای مارکهای تجاری همچون Asus ،Gigabyte ،Cooler Master ،Lian-Li و Chiftech محصول تولید میکند. AcBel که همواره نامی بزرگ در صنعت تولید منبعتغذيه به شمار میآید، تا چند سال پیش در کشورمان از اعتبار خوبی برخوردار بود تا اینکه تعداد بسیار زیادی از مدلهای مشابه و تقلبی اين منبعتغذيه با نام AcBel وارد بازار ایران شد و تا حد بسیار زیاد و قابل توجهی از اعتبار این شرکت در میان هوادارانش کاست.

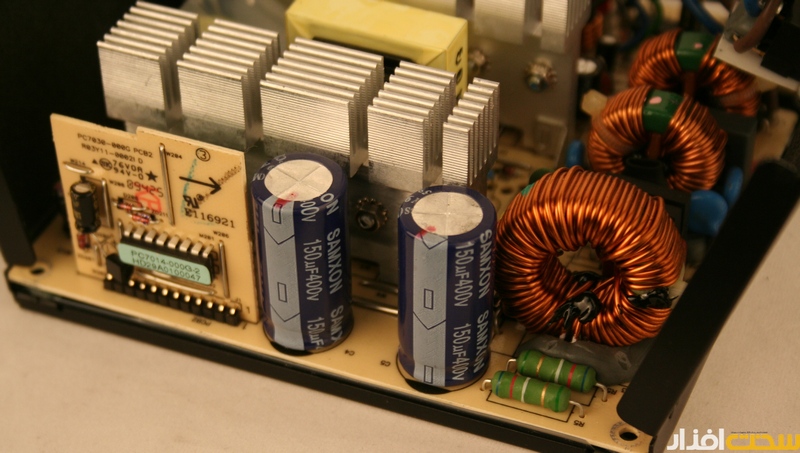

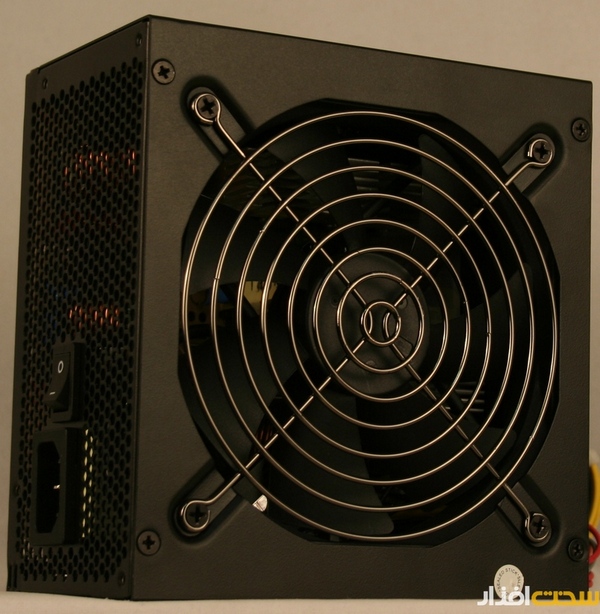

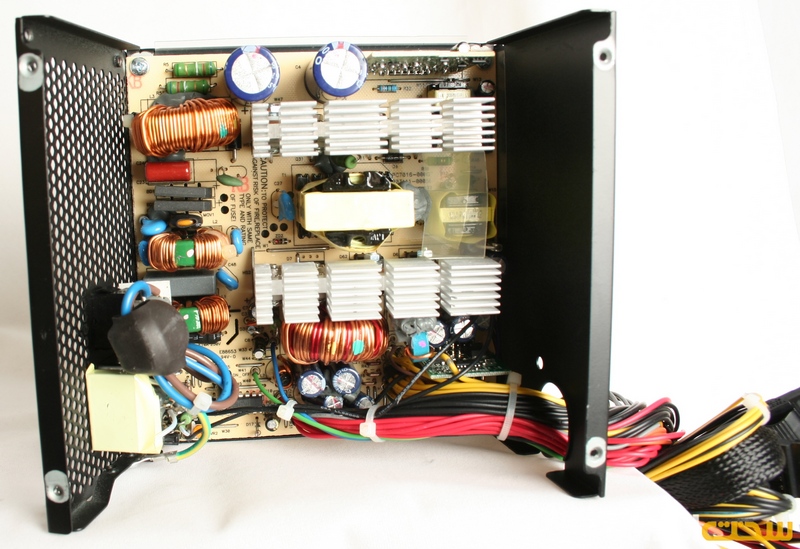

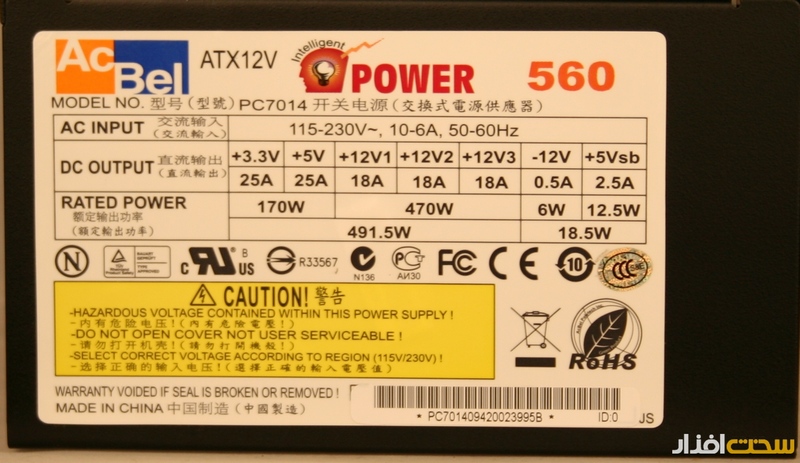

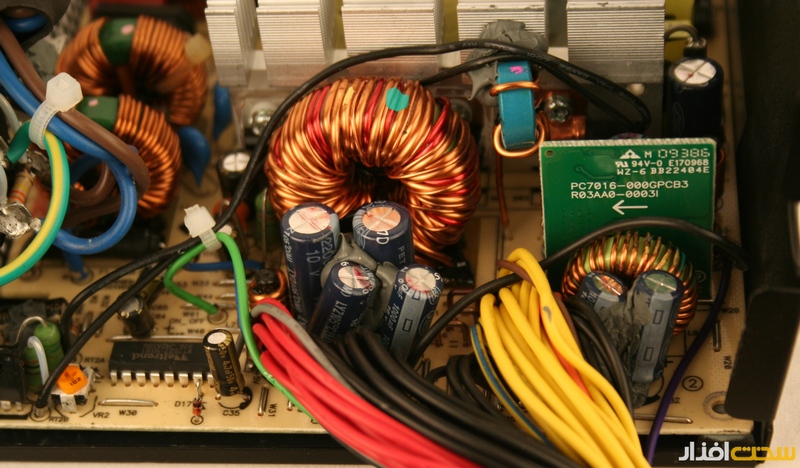

پاسخ : بررسی منبعتغذيه AcBel 560 PC7014 منبعتغذيه AcBel 560 PC7014 که در این بررسی حضور دارد، از طراحی مدار به نسبت قدیمی بهره میبرد. بدنه این منبعتغذيه دارای رنگ مشکی با طراحی و ظاهری ساده است. ابعاد بیرونی منبعتغذيه560 وات AcBel به ترتيب 86×140×150 ميليمتر و وزن آن معادل 1775 گرم است. وظیفه خنککنندگی منبعتغذيه 560 وات AcBel بر عهده یک فن دوازده سانتيمتري مشکی رنگ است. مدل این فن، D12SH-12 است که توسط شرکت Yate Loon طراحی و ساخته شدهاست. براساس اطلاعات ارائهشده، اين فن داراي ولتاژ کاری دوازده ولت و جریان مصرفی حداکثر 3/. آمپر است. داخل منبعتغذيه و در بخش اولیه، شاهد خازنهای X و Y تعبیهشده در دو بخش فیلتر پشت کانکتور اصلی و لاین فیلتر روی برد هستیم. در بخش ورودی این منبعتغذيه از دو خازن تايواني الکترولیت SamXon 85˚C با ظرفیت 150µF و 400V استفاده شدهاست. ترانزیستورهای سوئیچینگ اصلی، بخش مدار تصحیح ضریب توان و قطعات یکسوکننده خروجی این منبعتغذيه روی دو خنککننده آلومینیومی با ضخامت مناسب پنج ميليمتر چیده شدهاند. در بخش فیلترینگ خروجی این منبعتغذيه، حدود ده عدد خازن الکترولیت با ظرفیتهای مختلف و دمای کاری 105 درجه سانتيگراد استفاده شدهاست. خازنهایی که در این بخش استفاده شدهاند، مارکتجاريLtec هستند (کارخانه اصلی Ltec در کشور چین قرار دارد). طلقها و روکشهای محافظتی داخل منيعتغذيه به درستی و در جای مناسب به کار برده شدهاند. چسبکاری قطعات داخلی به جز بخش خازنهای ورودی، مناسب و در حد قابل قبولی است. کیفیت قلعکاری در این منبعتغذيه قابل قبول بوده و تعدادی قطعه SMD زیر برد منبعتغذيه تعبیه شدهاست. کابلهای خروجی منبعتغذيه 560 PC7014 کابلهای خروجی این منبعتغذيه دارای ضخامتهاي 18AWG، 20AWG و 22AWG و شامل موارد زير هستند: یک کانکتور 4+20 پین با طول پنجاه سانتيمتر برای مادربورد به همراه روکش توری یک کانکتور 4+4 پین با طول اولیه پنجاه سانتيمتر برای تغذیه پردازنده دو کانکتور 2+6 و 2+6 پین روی دو رشته کابل با طول پنجاه سانتيمتر برای کارتگرافیک چهار کانکتور 15 پین SATA روی دو رشته کابل با طول اولیه 85 سانتيمتر که در امتداد آنها در مجموع چهار کانکتور چهار پین IDE قرار داده شدهاست. سه کانکتور 4 پین IDE روی یک رشته کابل با طول اولیه نود سانتيمتر که در امتداد آن یک کانکتور FDD قرار داده شدهاست. (طراحی و چینش کابلها و کانکتورها و بهرهگیری از هفت عدد کانکتور IDE نشاندهنده طراحی قدیمی در بخش کابلکشی این منبعتغذيه است). نکته مثبت کابلهای AcBel 560 بهکارگیری سیمهای زمين (Ground) جداگانه برای کانکتورهای 6+2 پین مربوط به PCI-E است. نکته منفی دیگر درکابلهای این منبعتغذيه، استفاده از سیمها با قطر متفاوت و در برخي موارد نازک است که امکان بروز افت ولتاژ در تستها را افزایش میدهد.

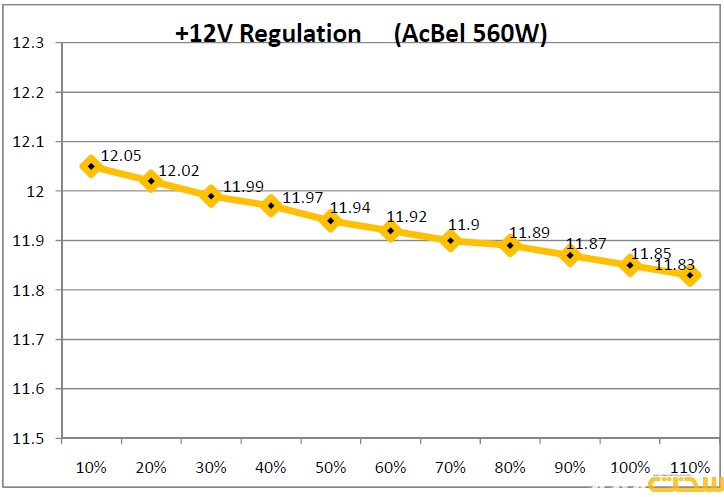

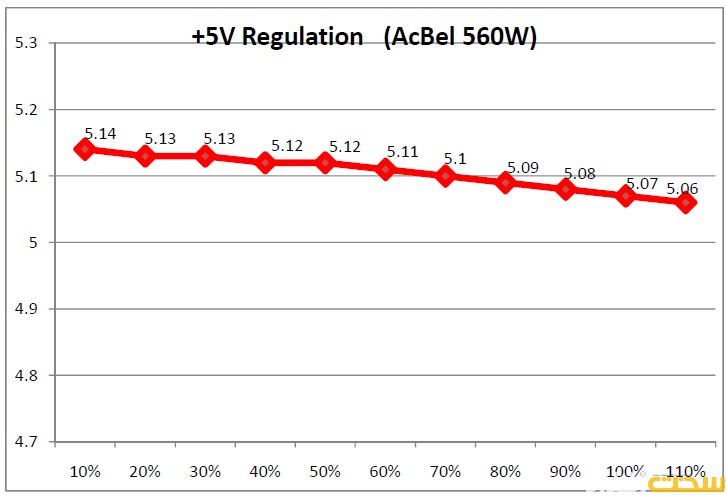

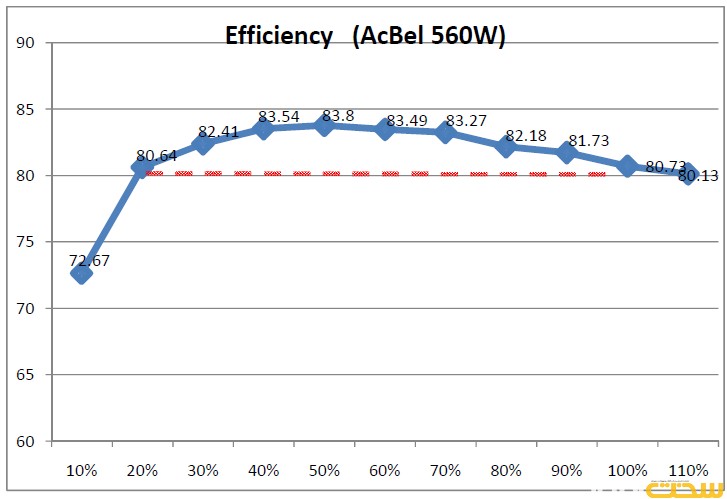

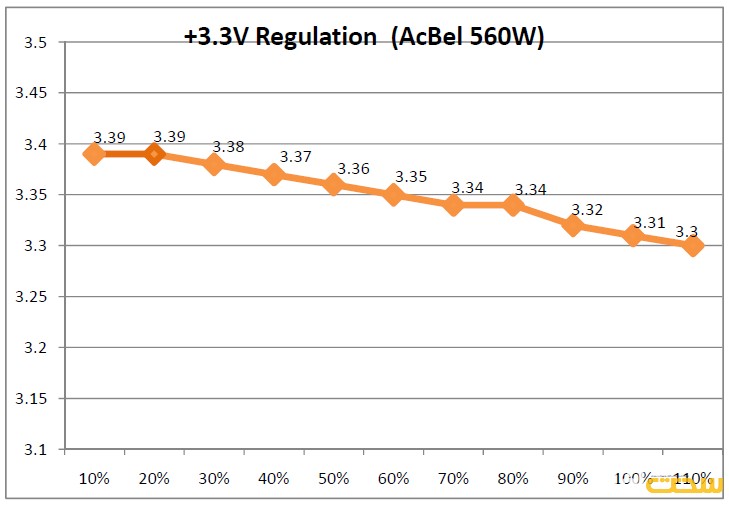

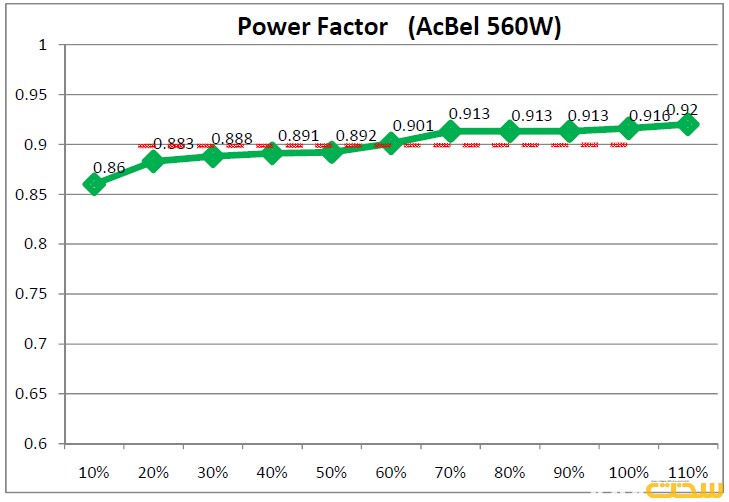

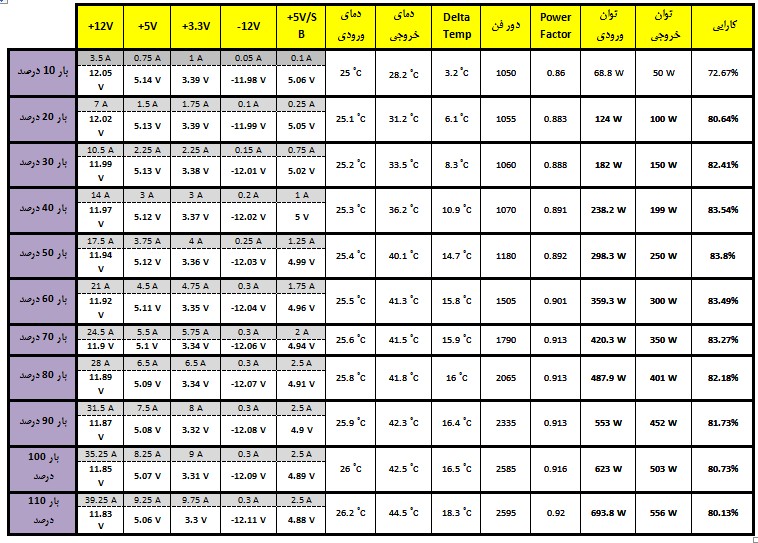

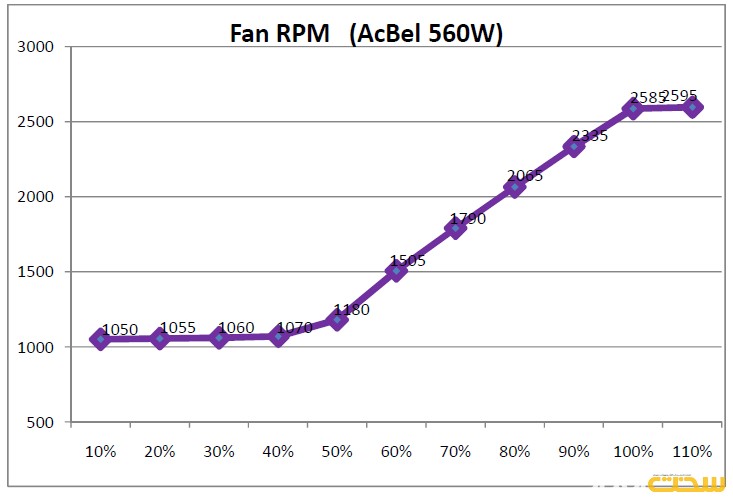

پاسخ : بررسی منبعتغذيه AcBel 560 PC7014 تست منبعتغذيه تست این منبعتغذيه را بر مبنای توان خروجی 560 وات، اعلامشده توسط AcBel انجام دادیم که مطابق نتایج مندرج در جدول تست، منبعتغذيه PC7014 توانست تمامی تستهای ما را پشت سر گذاشته و عملکرد به نسبت مناسبی را از خود نشان دهد. خروجی +12V این منبعتغذيه از +12.05V در بار ده درصد شروع و تا +11.83V در بار 110 درصد کاهش پیدا کرد (محدوده مجاز پنج درصد). خروجی +5V این منبعتغذيه از +5.14V در بار ده درصد شروع و تا +5.06V در بار 110 درصد کاهش پیدا کرد (محدوده مجاز پنج درصد). خروجی +3.3V این منبعتغذيه از +3.39V در بار ده درصد شروع و تا +3.3V در بار 110 درصد کاهش پیدا کرد (محدوده مجاز پنج درصد). خروجی +5V/SB این منبعتغذيه از +5.06V در بار ده درصد شروع و تا +4.88V در بار 110 درصد کاهش پیدا کرد (محدوده مجاز پنج درصد). خروجی -12V این منبعتغذيه از -11.98V در بار ده درصد شروع و تا -12.11V در بار 110 درصد کاهش پیدا کرد (محدوده مجاز ده درصد). افت ولتاژ حاصل در این منبعتغذيه به جز شاخه دوازده ولت، در حد معقولی بود. تفاوت دمای ورودی با خروجی این منبعتغذيه از 3/2 درجه سانتيگراد در بار ده درصد شروع و تا دمای 18/3 درجه سانتيگراد در بار 110 درصد افزایش پیدا کرد که اختلاف دمای به نسبت مناسبی به شمار میآید. میزان دور فن این منبعتغذيه از 1050 دور در دقيقه در بار ده درصد شروع و تا 2595 دور در دقيقه در بار 110 درصد افزایش پیدا کرد. صدای فن تا بار پنجاه درصد مناسب بود اما بعد از این ميزان بار، شاهد افزایش تصاعدی صدای فن بودیم تا جایی که در بار نود درصد صدای تولیدی فن این منبعتغذيه به مرز آزاردهنده رسید. میزان ضریب توان این منبعتغذيه از 0/86 در بار ده درصد شروع و با روند صعودی در بار 110 درصد به 0/92 رسید. توجه کنيد، معیار بالای 0/9 میزان ضریب توان بعد از بار بيست درصدي بررسی میشود. این منبعتغذيه تا مرز بار شصت درصد نتوانست میزان ضریب توانی بالای 0/9 را به دست آورد. کارايي منبعتغذيه AcBel 560 PC7014از 67/72 درصد در بار پنجاه وات شروع و تا مرز 83/8 درصد در بار 250 وات افزایش پیدا کرد و پس از آن شاهد افت کارايي تا مرز 80/13 درصد در بار 556 وات بودیم (شایان ذکر است، معیار استاندارد 80Plus برای تست منبعتغذيهها تنها بین بيست تا صد درصد میزان بار، توان واقعی منبعتغذيههاست). دلیل اصلی کم بودن توان خروجی نسبت به آمپراژ در نظر گرفته شده، افت ولتاژ این منبعتغذيه در شاخههای مختلف و پایین بودن نسبی سطح ولتاژ +12V از ابتدای تست است.
