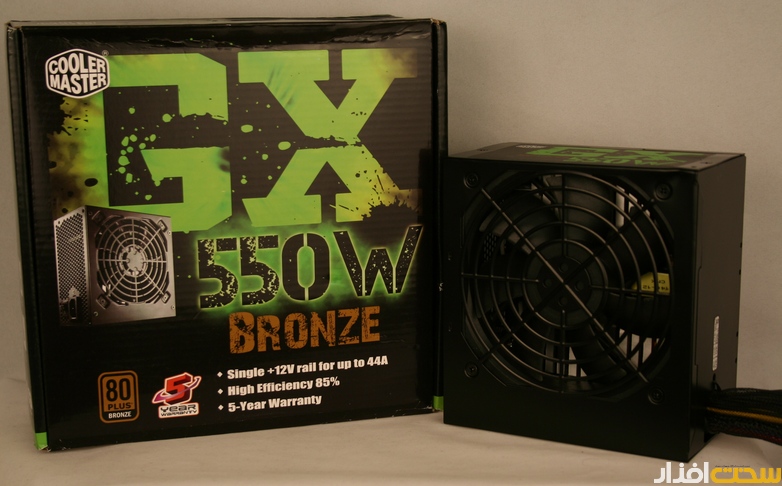

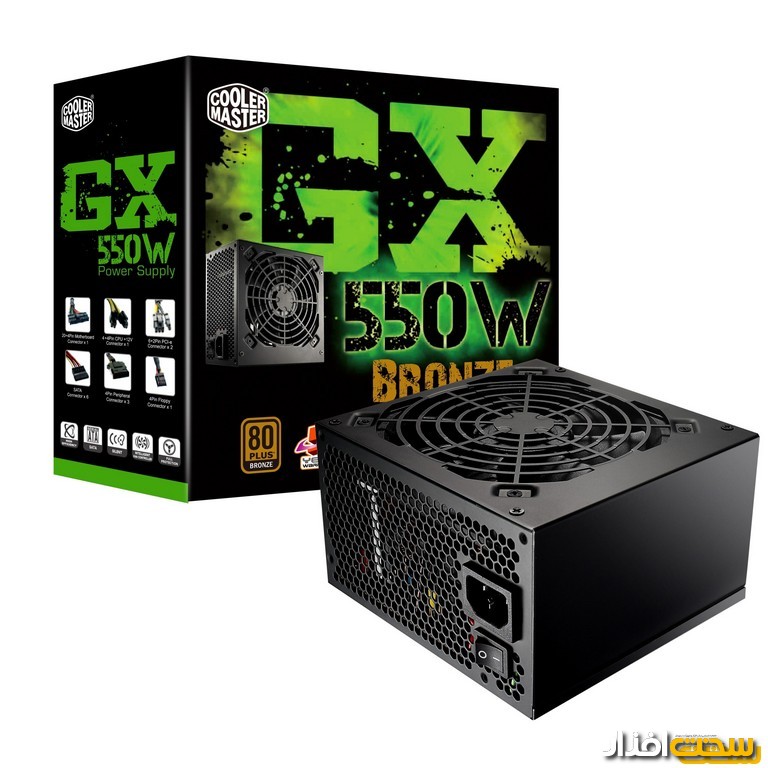

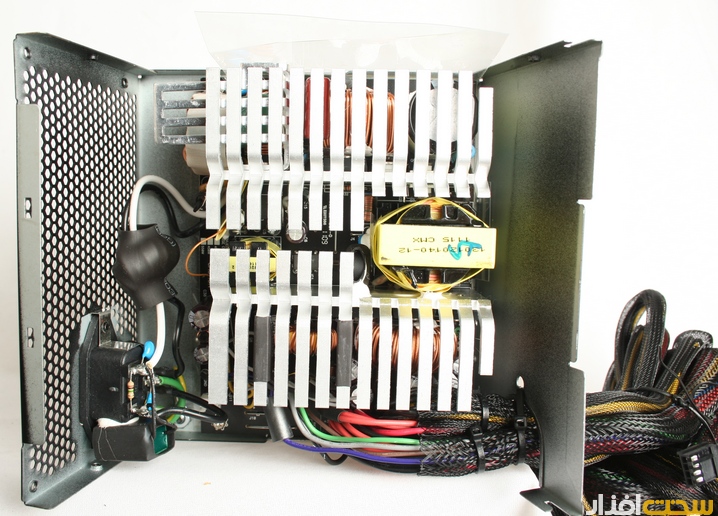

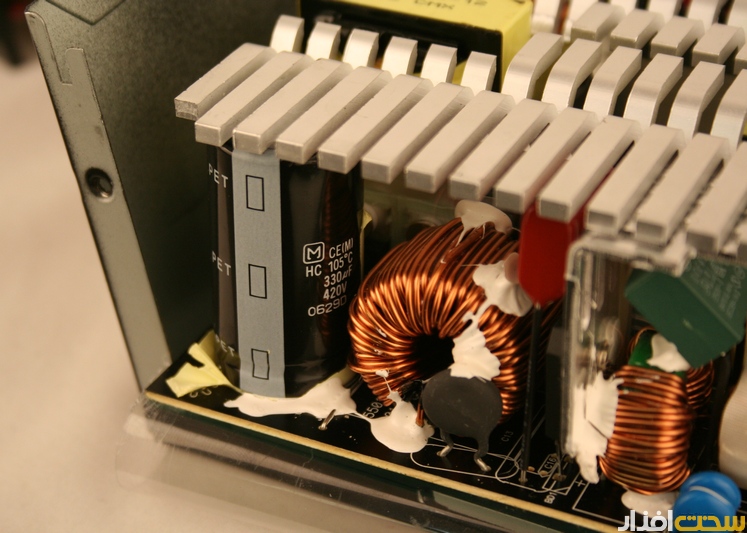

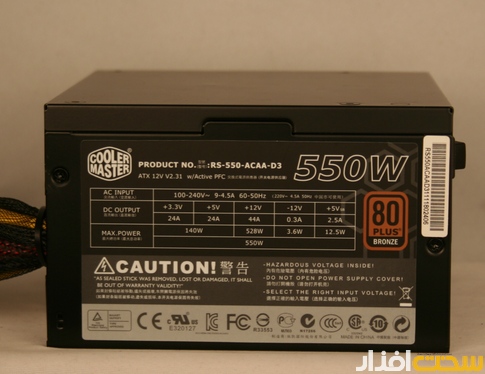

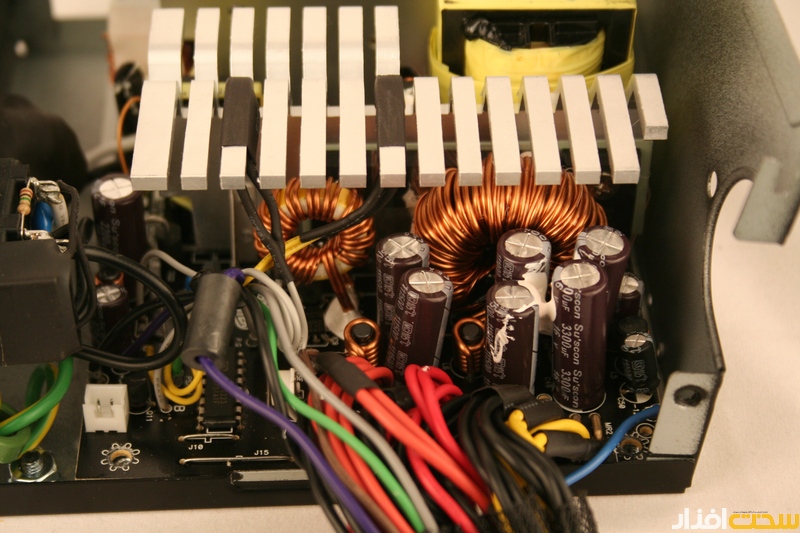

مارک تجاری کولرمستر حدود یک دهه پیش و به منظور ارائه محصولات کامپیوتری و راهکارهای جدید در این زمینه پا به اين عرصه گذاشت. امروزه بیشتر افراد نام کولرمستر را با کیسهای عرضهشده توسط این شرکت میشناسند و به عقیده بیشتر صاحبنظران، این شرکت روند صعودی خوبي را در زمینه سيستم خنککننده در سالهای اخیر داشتهاست. محصولاتی همچون منبعتغذیه، کیس، خنککنندههای سیستم و لوازم جانبی کامپیوتر را میتوان در سبد محصولات Cooler Master قرار داد. تأمینکنندگان اصلی منبعتغذيه برای مارک تجاری کولرمستر شامل تولیدکنندگان خوشنامی همچون /AcBel / Enhance Seventeam /FSP /Solytech هستند. منبعتغذیه RS-550-ACAA-D3 کولرمستر که در این بررسی حضور دارد، توسط شرکت Enhance طراحی و تولید شدهاست و از طراحی مدار جدیدی بهره میبرد. بدنه Cooler Master GX550 دارای رنگ مشکی با طراحی مناسب است. ابعاد بیرونی منبعتغذیه GX550 به ترتيب 86×140×150 ميليمتر و وزن آن معادل 1785 گرم است. وظیفه خنککنندگی منبعتغذيه GX550 بر عهده یک فن دوازده سانتيمتري مشکی رنگ است. این فن دوازده سانتیمتری مدل AD1212HS-A71GL توسط شرکت ADDA طراحی و ساخته شدهاست و در حداکثر دور شدت جرياني برابر با 0/44 آمپر را مصرف ميکند. داخل GX550 و در بخش اولیه منبعتغذيه، شاهد خازنهای X و Y تعبیهشده در دو بخش فیلتر پشت کانکتور اصلی و لاین فیلتر روی برد هستیم. در بخش ورودی این منبعتغذيه از یک خازن الکترولیت Matsushita 105˚C با ظرفیت 330µF و 420V، ساخت ژاپن استفاده شدهاست. ترانزیستورهای سوئیچینگ اصلی، بخش مدار تصحیح ضریب توان، Stand By و قطعات یکسوکننده خروجی این منبعتغذيه روی دو خنککننده آلومینیومی با ضخامت سه ميليمتر چیده شدهاند. نکتهای که در این بخش وجود دارد، استفاده از آلیاژ مرغوب آلومینیوم برای خنککنندههاست که حس بسیار خوبی را به خریدار القا ميکند. در بخش فیلترینگ خروجی منبعتغذيه 550 وات کولرمستر از هشت عدد خازن الکترولیت با ظرفیتهای مختلف و دمای کاری 105 سانتيگراد استفاده شدهاست. خازنهایی که در این بخش استفاده شدهاند، ساخت شرکت تایوانی Su’scon هستند. طلقها و روکشهای محافظتی داخل منبعتغذيه به درستی و در جای مناسب به کار برده شدهاند. میزان چسبکاری داخل منبعتغذيه برای عایقکاری مناسب است اما برای استحکام قطعات، مناسب به نظر نمیرسد. کیفیت قلعکاری در این منبعتغذيه در حد بسیار مطلوبی است و تعداد زیادی قطعه SMD زیر برد تعبیه شدهاست. کابلهای خروجی منبعتغذيه GX550 تمام کابلهای خروجی این منبعتغذيه دارای ضخامت 18AWG و شامل موارد زير هستند: یک کانکتور 4+20 پین با طول پنجاه سانتيمتر برای مادربورد به همراه روکش توری یک کانکتور 4+4 پین با طول اولیه 55 سانتيمتر برای تغذیه پردازنده به همراه روکش توری دو کانکتور 2+6 و 2+6 پین روی دو رشته کابل با طول 45 سانتيمتر برای کارتگرافیک به همراه روکش توری شش کانکتور 15 پین SATA روی دو رشته کابل با طول اولیه شصت سانتيمتر به همراه روکش توری سه کانکتور 4 پین IDE روی یک رشته کابل به همراه روکش توری یک کانکتور 4 پین FDD که در امتداد کابل IDE آمدهاست، به همراه روکش توری نکته منفی که در کابلهای PCI-E وجود داشت، استفاده از دو سیم اضافه برای 2+6 پین بود که از امتداد خود کانکتور شش پین استفاده شدهبود.
پاسخ : بررسی منبعتغذيه Cooler Master GX550 تست منبعتغذيه تست این منبعتغذيه را بر مبنای توان خروجی 550 وات اعلامشده توسط Cooler Master انجام دادیم که در اين حالت منبعتغذيه GX550 کولرمستر توانست تمامی تستهای ما را به خوبي پشت سر بگذارد. خروجی 12V+ این منبعتغذيه از 11.91V+ در بار ده درصد شروع و تا 12.02V+ در بار پنجاه درصد افزایش پیدا کرد و بعد از این بار تا 11.92V+ در بار 110 درصد کاهش پیدا کرد (محدوده مجاز پنج درصد). خروجی 5V+ این منبعتغذيه از5.22V+ در بار ده درصد شروع و تا 5.07V+ در بار 110 درصد کاهش پیدا کرد (محدوده مجاز پنج درصد). خروجی 3.3V+ این منبعتغذيه از 3.36V+ در بار ده درصد شروع و تا 3.28V+ در بار 110 درصد کاهش پیدا کرد (محدوده مجاز پنج درصد). خروجی 5V/SB+ این منبعتغذيه از 5.08V+ در بار ده درصد شروع و تا 4.94V+ در بار 110 درصد کاهش پیدا کرد (محدوده مجاز پنج درصد). خروجی 12V- این منبعتغذيه از 11.73V- در بار ده درصد شروع و تا 12.24V- در بار 110 درصد کاهش پیدا کرد (محدوده مجاز ده درصد). دليل افزایش ولتاژ شاخه دوازده ولت تا بار پنجاه درصد در این منبعتغذيه تنها به نسبت کمتر فشار روی شاخه دوازده ولت در قیاس با شاخه پنج ولت و 3/3 ولت است و به این دلیل که نمیخواستیم میزان اعمال بار روی شاخه +12V از آمپراژهای مندرج در مشخصات برچسب بیشتر شود، تست را در همین شرایط انجام دادیم. بعد از بارگذاري پنجاه درصد نسبت شاخه دوازده ولت به شاخه پنج ولت و 3/3 ولت به حد طبیعی بازگشت و تا بار 110 درصد افت ولتاژ را شاهد بودیم. شایان ذکر است که ولتاژهای این منبعتغذيه در حد بسیار خوب و پایداری قرار داشت. تفاوت دمای ورودی با خروجی این پاور از 3.5˚C در بار ده درصد شروع و تا دمای 17.6˚C در بار 110 درصد افزایش پیدا کرد که دمای بسیار مناسبی به شمار میآید. میزان دور فن این منبعتغذيه از 1130 دور در دقيقه در بار ده درصد شروع و تا 1855 دور در دقيقه در بار 110 درصد افزایش پیدا کرد. صدای فن تا لود پنجاه درصد مناسب بود اما بعد از این بار، شاهد افزایش تصاعدی صدای فن بودیم. مقدار ضریب توان این منبع از 0/908 در بار ده درصد شروع و با روند صعودی در بار 110 درصد به 0/944 رسید. توجه کنيد، معیار بالای 0/9 میزان ضریب توان بعد از بار بيست درصد بررسی میشود. کارايي منبعتغذيه Cooler Master GX550از 47/79 درصد در بار 55 وات شروع و تا مرز 87/68 درصد در بار 220 وات افزایش پیدا کرد و پس از آن شاهد افت کارايي تا مرز 83/87 درصد در بار 606 وات بودیم (شایان ذکر است، معیار استاندارد 80Plus برای تست منبعتغذيهها تنها بین بيست تا صد درصد میزان بارگذاري، توان واقعی منبعتغذيههاست).
