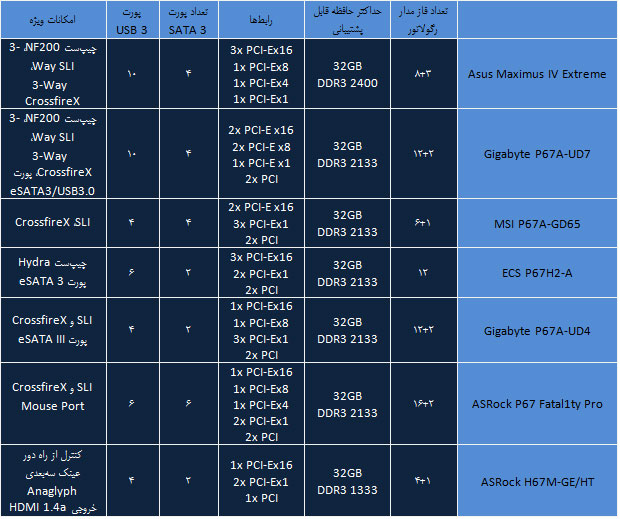

شنبه بهعنوان نخستین روز کاری، کمی کسلکننده است و بعد از تعطیلی هیچ کس حال و حوصله کار کردن ندارد. اما تصمیم گرفتیم نخستین روز هفته را با یک مادربورد قوی و پرانرژی شروع کنیم و چه چیزی بهتر از Asus Maximus IV Extreme که با امکانات متنوع خود میتواند به خوبی ما را مشغول کند و کسلی روز شنبه را از بین ببرد. این مادربورد از سری ROG شرکت Asus بوده و تقریباً هر چیزی که ممکن است به ذهن برسد، در این مادربورد گنجانده شدهاست. لازم است به این موضوع اشاره کنیم که نسخه خلاصهای از این بررسی گروهی در نشریه شماره 26 سختافزار چاپ شدهاست و سعی شده در این مجموعه مقالات که هر روز یکی از آنها در سایت درج میشود، بهطور کاملتر به بررسی هر یک از این موارد پرداخته شود. جدول زیر نیز خلاصهای از مشخصات فنی و قابلیتهای این مادربورد را در مقایسه با دیگر مادربوردهایی که در طول این هفته به بررسی آنها میپردازیم، نشان میدهد. جدول 1

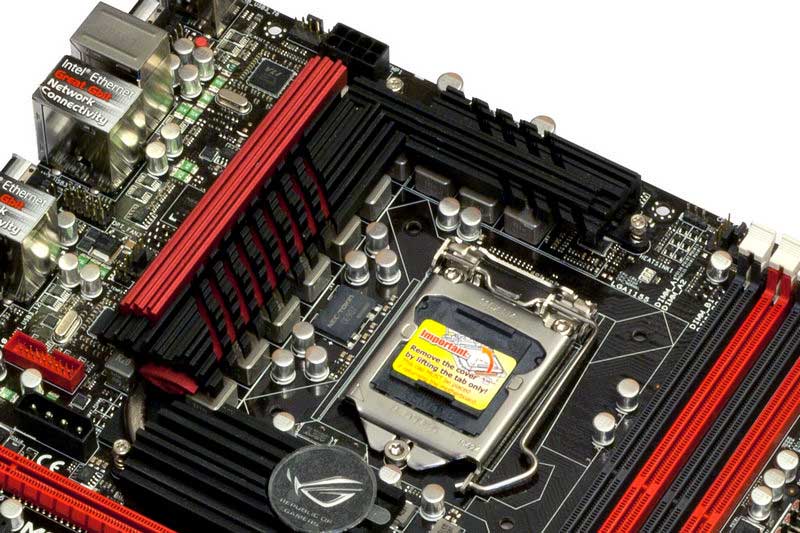

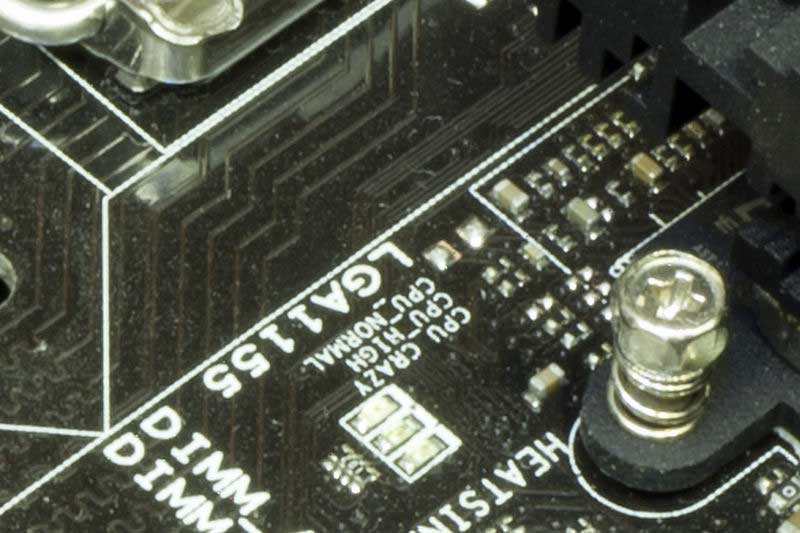

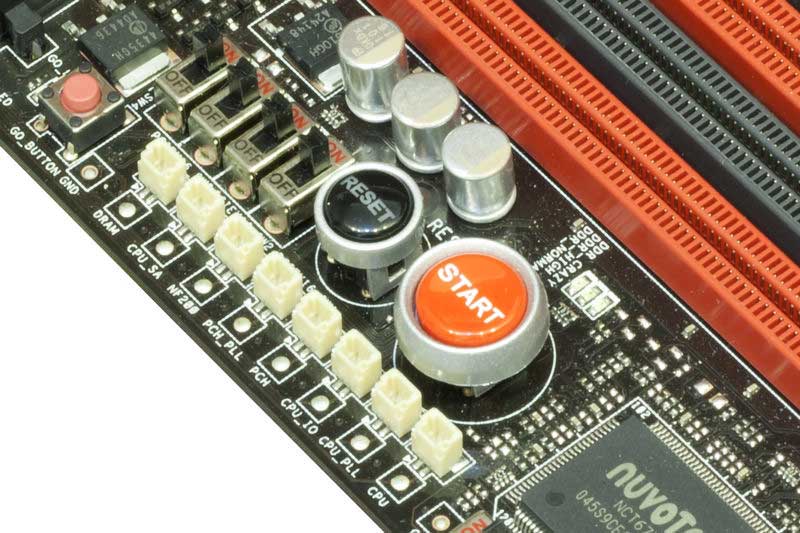

پاسخ : بررسي مادربرد Asus Maximus IV Extreme مدار رگولاتور و دیگر موارد Asus برای این مادربورد یک مدار رگولاتور 3+8 فازی در نظر گرفته که به سبک بیشتر مادربوردهای این سری، یک خازن NEC Tokin نیز در ساختار آن استفاده شدهاست. تصویر 1 خنککنندههای روی ماسفت های این قسمت مشابه دیگر خنککننده این سری بود و به رنگ مشکی و قرمز هستند. این خنککننده به کمک یک لوله انتقال حرارت به خنککنندهای که وسط مادربورد و روی چیپستهای NF200 قرار گرفته، متصل است. ارتفاع خنککنندهها طوری نیست که هنگام نصب خنککنندههای بزرگ پردازنده با مشکل روبهرو شوید. در بخش مدار گولاتور از قابلیتی به نام +Digi استفاده شده که به معنی استفاده از کنترلر VRM دیجیتال است که در هر لحظه مقدار ولتاژ ورودی به پردازنده را کنترل کرده و تلاش میکند در هر زمان، دقیقترین میزان ولتاژ به پردازنده ارسال شود. علاوه بر این قابلیتها، برای کسانی که میخواهند با LN2 اورکلاک کنند، یک دکمه در نظر گرفته شده که در زمان رسیدن به دمای بسیار پایین، باگ دما را غیرفعال میکند. یک اتصال هشت پین وظیفه برقرسانی به پردازنده را به عهده دارد. همچنین برای تأمین توان دیگر قسمتهای مادربورد، دو اتصال چهار پین Molex نیز در نظر گرفته شدهاست. بالای مادربورد نیز سه دیودنوری کوچک قرار دارد که میزان اورکلاک شدن پردازنده را با سه عبارت High ،Normal و Crazy نشان میدهد. تصویر 2 حافظه و حومه! روی این مادربورد میتوانید حداکثر 32 گیگابایت حافظه DDR3 2400 نصب کنید (البته در بخش دیگری از دفترچه مادربورد و در وبسایت Asus، حداکثر فرکانس قابل پشتیبانی، 2200 نوشته شدهاست!). تصویر 3 اما علاوه بر خود اسلاتهای حافظه، بسیاری از کنترلها و دکمههای مادربورد نیز در این بخش قرار گرفتهاند. دکمههای روشن و خاموش، ریست و یک Debug LED در اینجا دیده میشوند. هچنین هشت محل برای اندازهگیری ولتاژ بخشهای مختلف روی مادربورد وجود دارد که با استفاده از یک دستگاه ولتمتر یا مولتیمتر میتوان از آنها استفاده کرد. دکمه LN2_Mode (برای از کار انداختن باگ دما هنگام استفاده از LN2) نیز در این بخش قرار دارد. علاوه بر Debug LED، برای هر یک از بخشهای اصلی مادربورد (پردازنده، حافظهها، چیپست و کارتگرافیک) یک دیودنوری در نظر گرفته شده که هنگام بروز مشکل روشن میشوند. Asus از نام QLED برای این قسمتها استفاده کرده است. در کنار دکمه ریست، چهار کلید دیده میشوند که برای فعال و غیرفعال کردن رابطهای PCI-Ex16 بهکار میرود. ویژگی این دکمه در این است که اگر چند کارتگرافیک روی سیستم نصب کردهباشید و بخواهید یکی از این کارتها را غیرفعال کنید (بهعنوان مثال، هنگام بروز مشکل به محض راهاندازی حالت 3Way SLI) میتوانید بدون جدا کردن کارتگرافیک از روی مادربورد، با زدن این دکمهها، آن رابط را غیرفعال کنید. تصویر 4 ناحیه جنوب شرقی چیپست P67 در این قسمت واقع شده و یک خنککننده مشکی رنگ که با بقیه خنککنندهها در ارتباط نیست، روی آن قرار دارد. تصویر 5 گرمای این خنککننده به نسبت زیاد بوده و بهتر است فکری به حال خنک کردن آن بکنید. زیر آن، دو بایوس فیزیکی مادربورد و در گوشه سمت راست، دکمه سوییچ کردن بین دو بایوس دیده میشود. پورتهای SATA در این بخش شامل چهار پورت SATA 2 (قرمزها) و چهار پورت SATA 3 (طوسیها) میشود. دو عدد از پورتهای SATA 3 توسط چیپست P67 و دو عدد دیگر نیز توسط کنترلر Marvell 9182 مدیریت میشوند. در بخش پایینی مادربورد، پورتهای USB 2.0 اضافی قرار دارند. بد نبود، پورت های اضافی USB 3.0 به جای اینکه بالای رابطهای کارتهای گرافیک قرار بگیرد، در این قسمت تعبیه میشد تا دسترسی به آن آسانتر باشد.

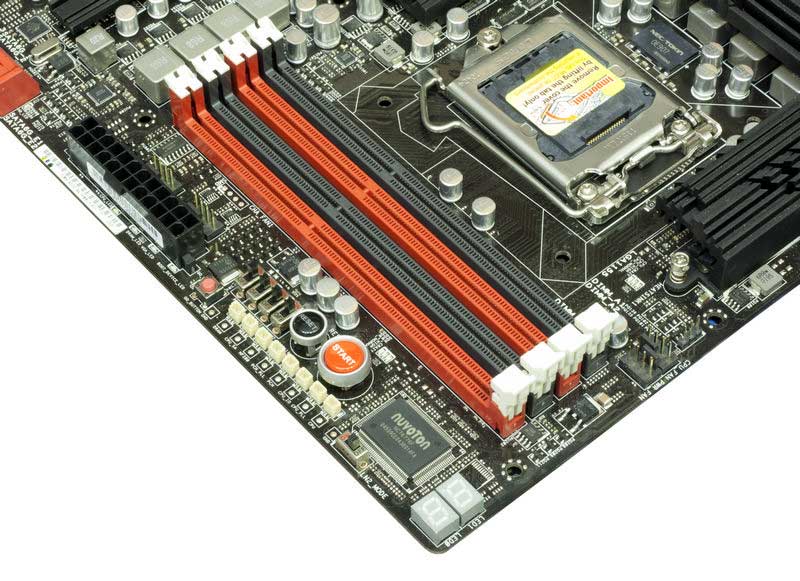

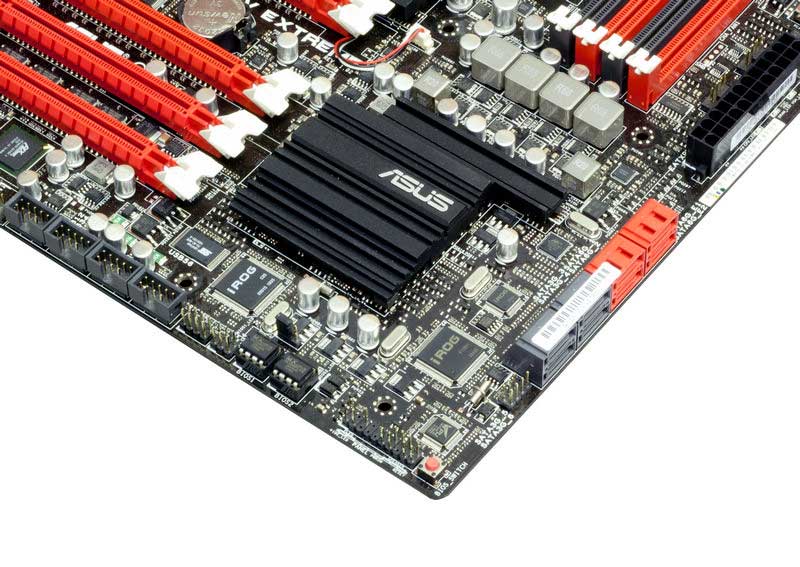

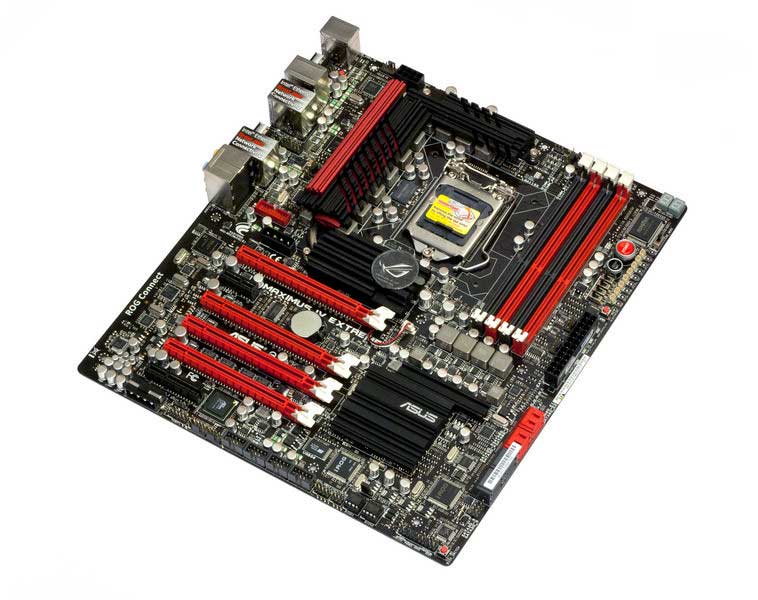

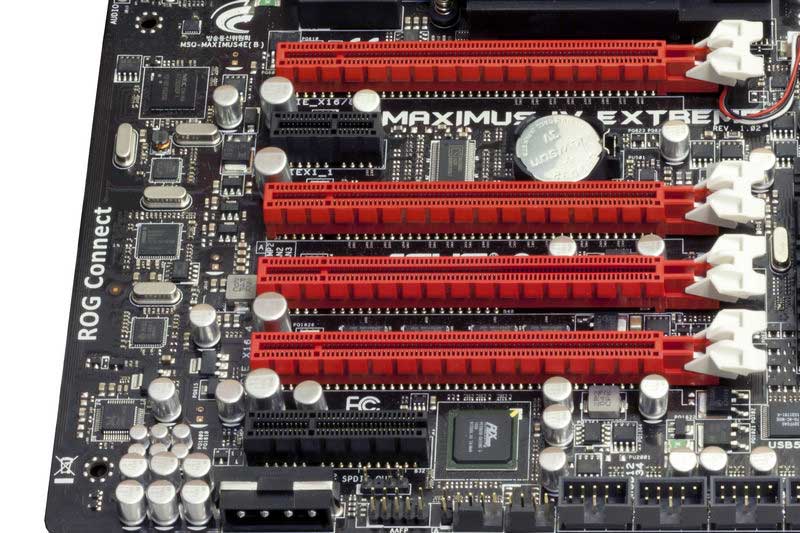

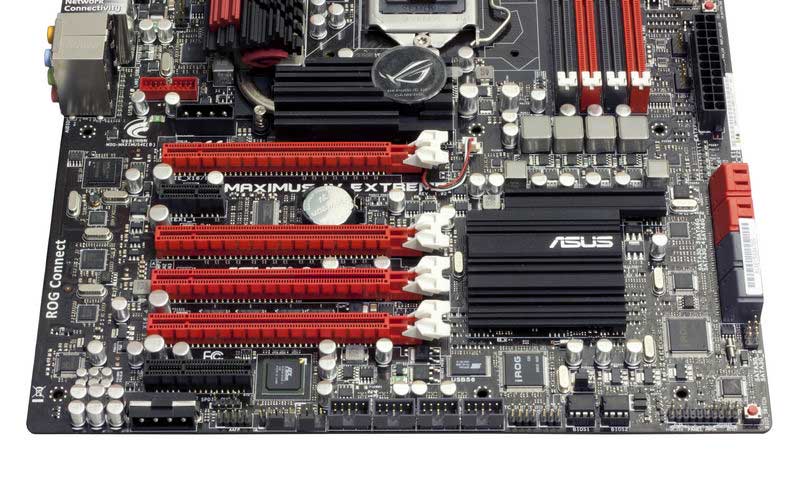

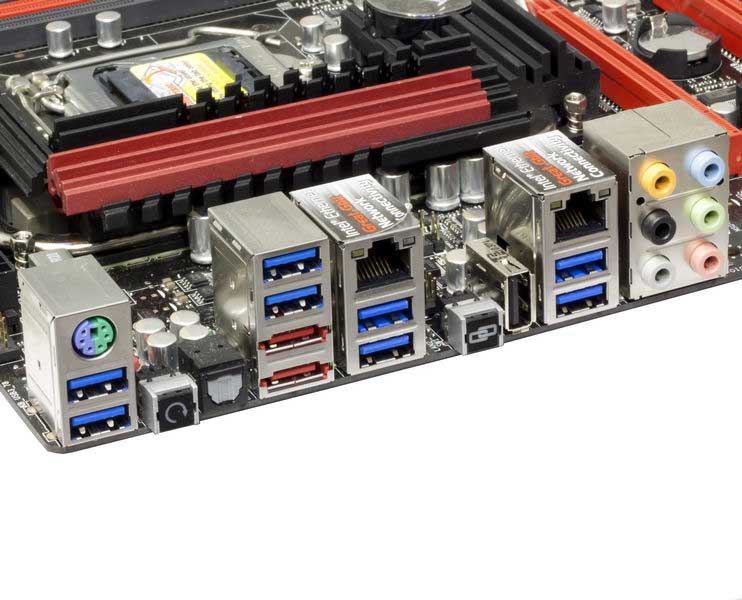

پاسخ : بررسي مادربرد Asus Maximus IV Extreme رابطها این نما به خوبی وضعیت دیگر بخشهای مادربورد را نمایش میدهد. تصویر 6 محل اتصال رابطهای برق Molex به خوبی مشخص هستند و میبینیم که جای اتصال پورتهای اضافی USB 3.0 چندان جالب نیست (پورت قرمز رنگ در گوشه بالا سمت چپ). با نصب اولین کارتگرافیک، دسترسی به رابط PCI-Ex1 از بین خواهدرفت اما برای نصب کارتهای جانبی یک رابط PCI-Ex4 پایین مادربورد وجود دارد. تصویر 7 همانطور که گفتیم، در این مادربورد از چیپست NF200 استفاده شده و به همین دلیل مسیر کافی برای نصب سه کارتگرافیک در حالت 3Way SLI وجود دارد. دو اتصال فن چهار پین نیز پایین مادربورد قرار گرفته که در کل، هشت اتصال چهار پین برای اتصال فن در نظر گرفته شدهاست. همچنین میتوان دو سنسور دمایی را که به همرا مادربورد عرضه میشود، روی مادربورد نصب کرد و سرعت حداکثر سه فن را براساس دمای این دو سنسور تنظیم کرد. پانل پشت تمام پورتهای USB پشت مادربورد از نوع USB 3.0 هستند. تصویر 8 برای پورتهای USB 3.0 تنها دو چیپست NEC در نظر گرفته شدهاست. هر چیپست، دو اتصال USB 3.0 را تأمین میکند و برای رسیدن به پورتهای بیشتر، Asus از دو USB 3.0 Hub ساخت VLI استفاده کردهاست. به این ترتیب که هر یک از دو اتصال موجود روی یکی از چیپستهای NEC به یک Hub وصل است و در مجموع ده پورت USB 3.0 ایجاد میکند. در کنار پورتهای USB 3.0، دو اتصال eSATA نیز وجود دارند که متأسفانه از سرعت نسل قبل سه گیگابیت در ثانیه پشتیبانی میکنند. این دو پورت از طریق کنترلر JMicron 362 مدیریت میشوند. برخلاف بیشتر مادربوردهای ROG که از فناوری X-Fi پشتیبانی میکنند (چه با داشتن کنترلر Creative چه به صورت نرمافزاری)، در اینجا فقط به یک کنترلر صدای Realtek ALC889 قناعت شده که علاوه بر خروجیهای 3/5 میلیمتری صدا، یک خروجی Optical نیز دارد. موارد دیگری که در اینجا دیده میشوند، شامل دکمه ریست بایوس، دکمه ROG Connect و اتصال ROG Connect هستند. ROG connect به شما امکان اتصال این مادربورد را به یک سیستم دیگر و انجام اورکلاک یا بهروزرسانی بایوس میدهد. بایوس بایوس این مادربورد UEFI است و تمامی امکانات یک بایوس سنتی حرفهای را دارد. در این بایوس میتوان از ماوس استفاده کرد و ظاهر آن بسیار جذابتر از بایوسهای سنتی است. یک ویژگی دیگر این بایوس امکان تهیه Screenshot و ذخیره آن روی یک حافظه فلش است که ویژگی بسیار جالب توجهی است. ساختار منوها به نسبت مناسب و شبیه بایوسهای AMI قدیمی اما با ساختاری زیباتر است. تصویر 9 با این حال، کسانی که با بایوسهای قدیمی زیاد کار کردهاند، ممکن است گاهی اوقات در پیدا کردن گزینه موردنظرشان با مشکل روبهرو شوند.

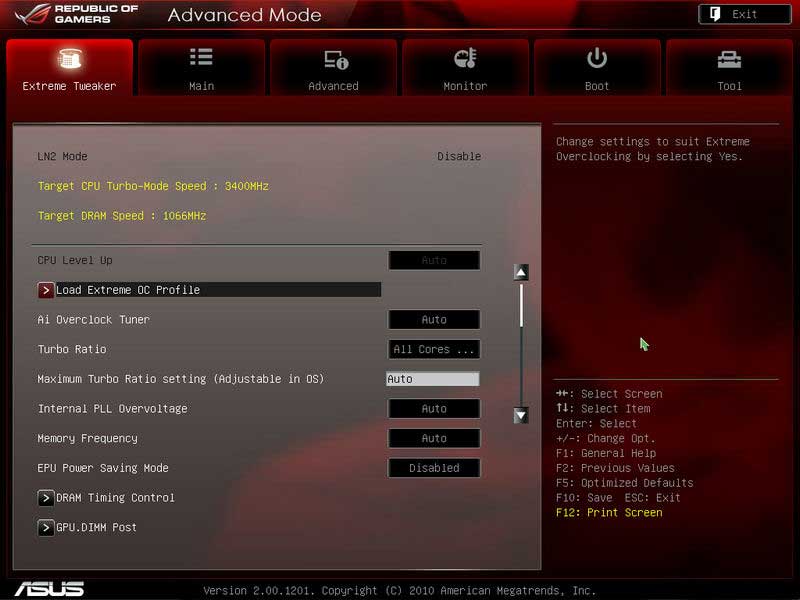

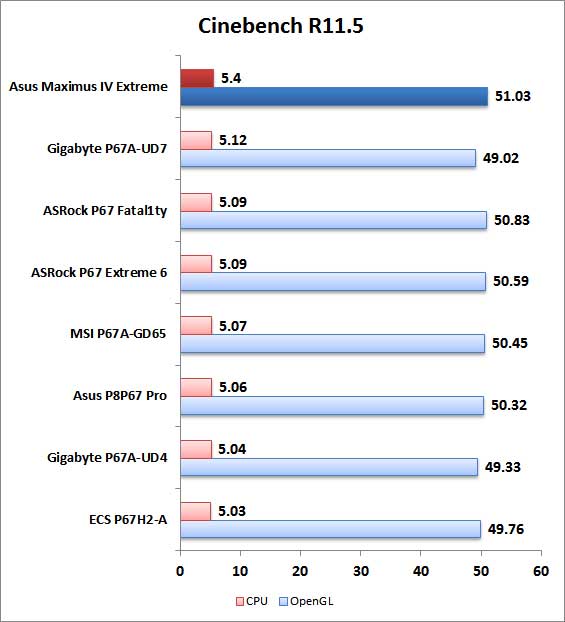

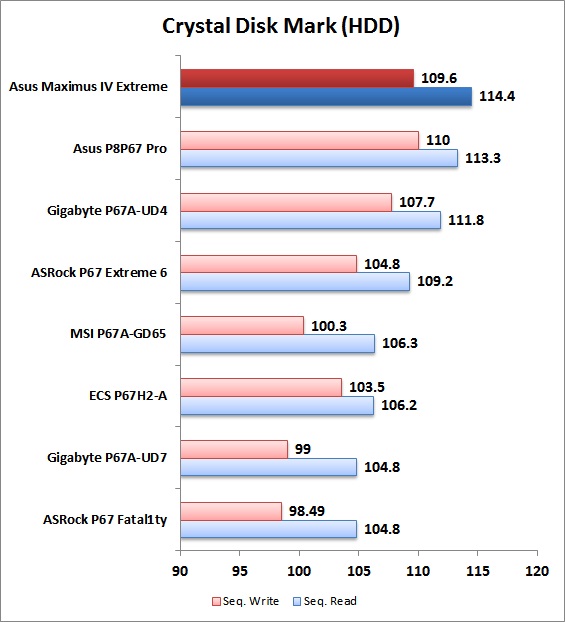

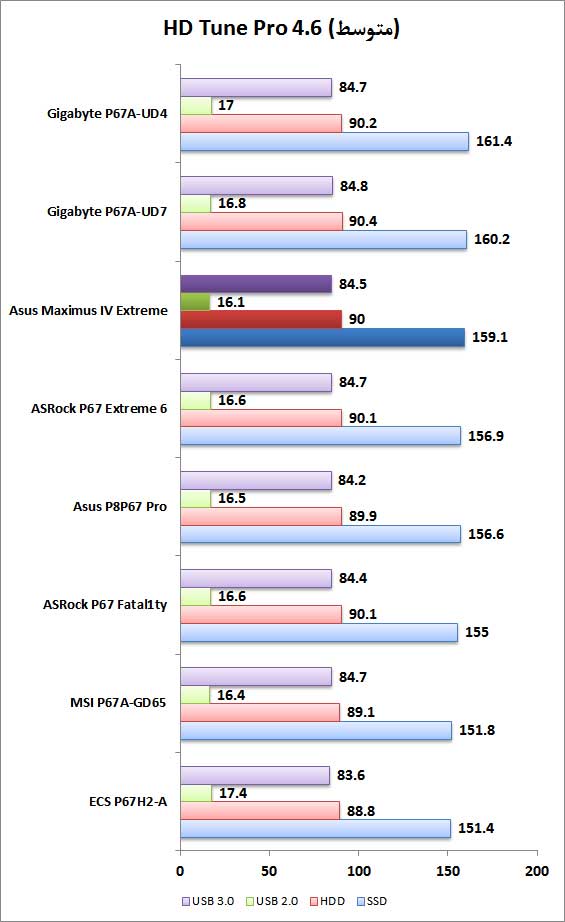

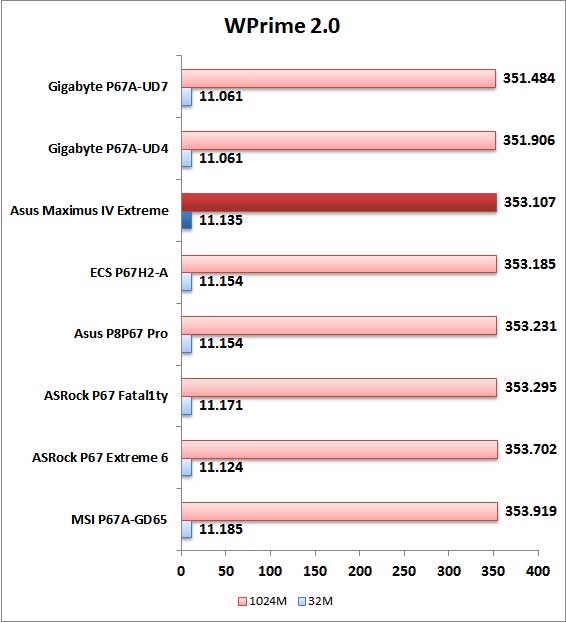

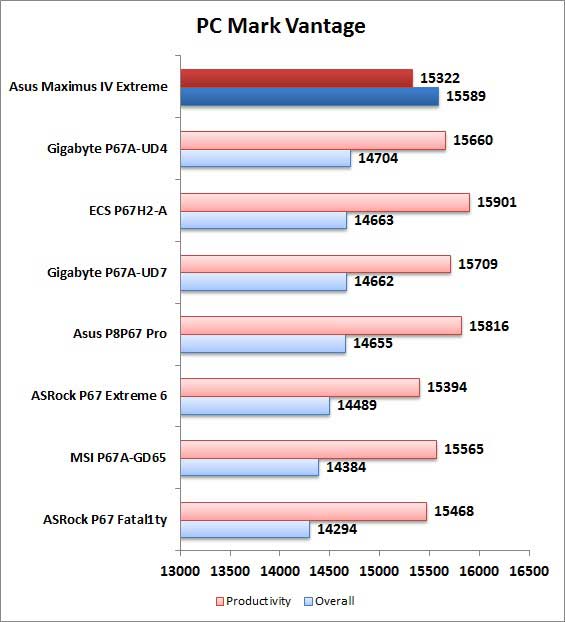

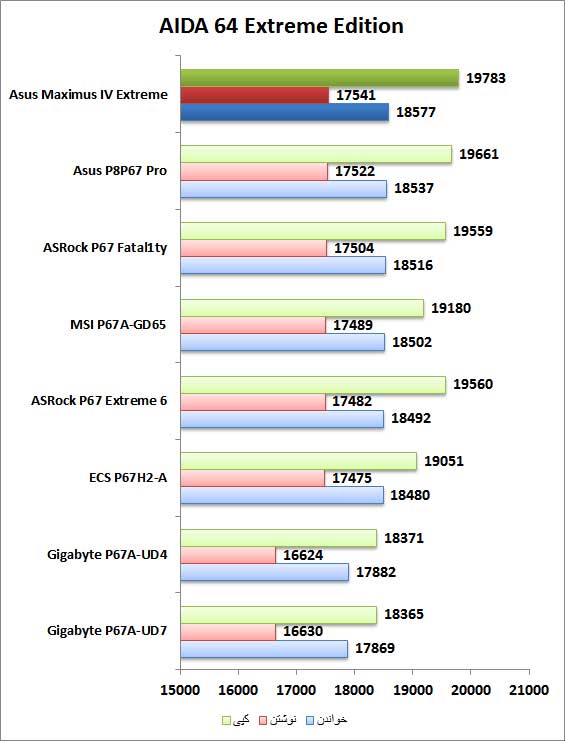

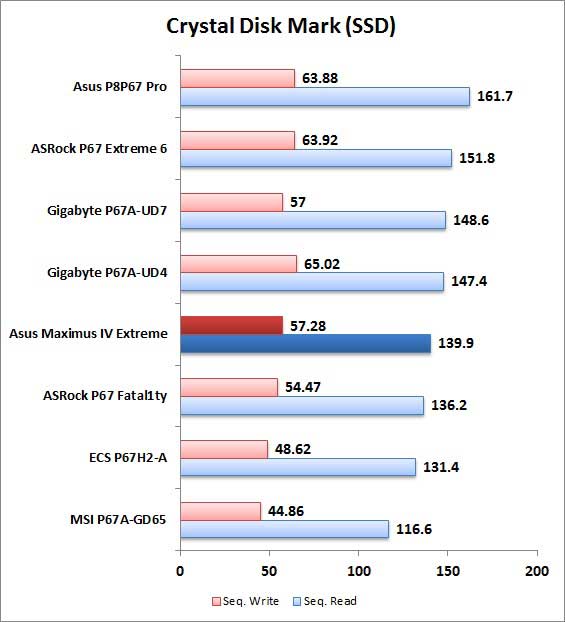

پاسخ : بررسي مادربرد Asus Maximus IV Extreme تست کارایی برای بررسی کارایی از قطعات زیر استفاده کردیم: - پردازنده: Intel Core i5-2400 - حافظه: چهار گیگابایت حافظه دو کاناله Kingmax DDR3 1600 - کارت گرافیک: Gigabyte GTX 580 - حافظه ذخیرهسازی: ADATA S592 32GB ،Seagate 7200.11 500GB - حافظه فلش: Team Group J100 8GB - حافظه با رابط یواسبی 3: Seagate GoFlex Pro 500GB 7200rpm - منبعتغذیه: Green 1235watt به یاد داشتهباشید، مادربوردهای مورد آزمایش همگی از نسخه B2 چیپست استفاده میکنند و به همین دلیل ممکن است بعضی اوقات در تستهای مربوط به هارددیسک نتایج عجیبی دیده شود. تست پردازنده، حافظه و وسايل ذخيره سازی WPrime 2.0 AIDA 64 Extreme Edition نمودار 2 Cinebench R11.5 نمودار 3 PC Mark Vantage نمودار 4 Crystal Disk Mark نمودار 6 HD Tune Pro 4.6 نمودار 7

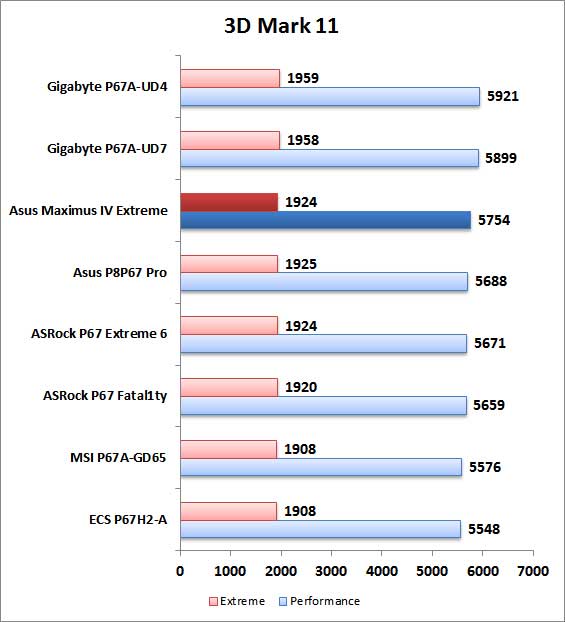

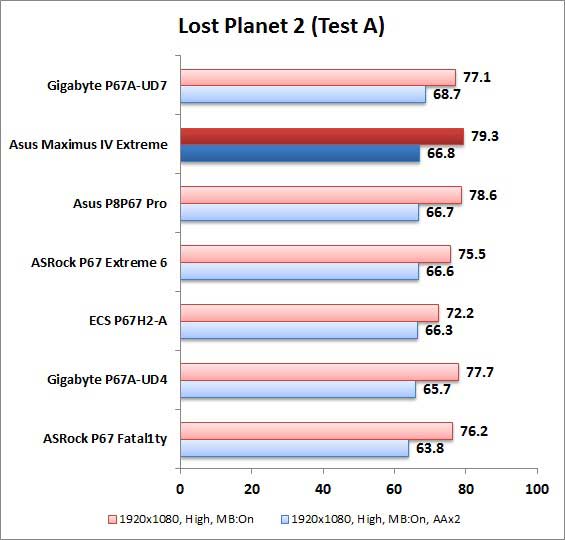

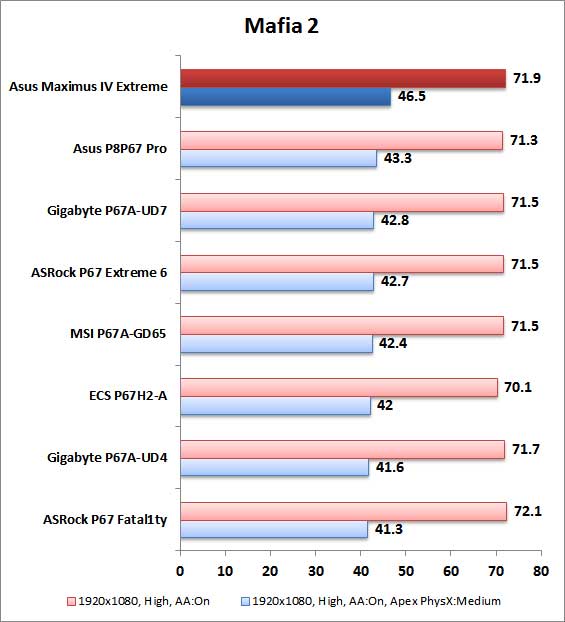

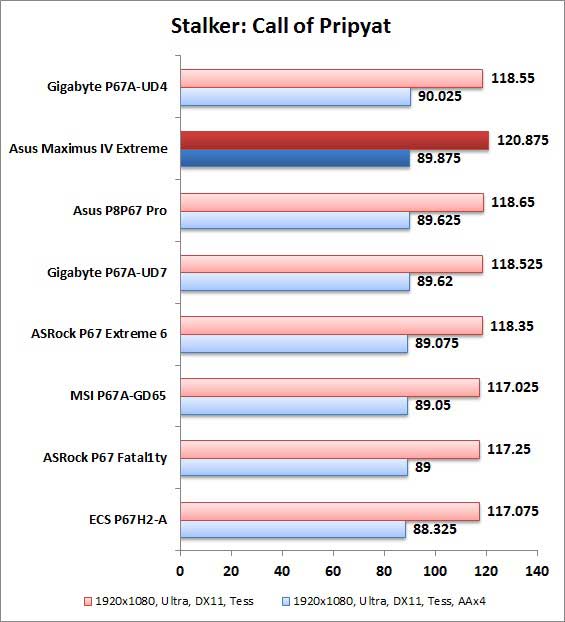

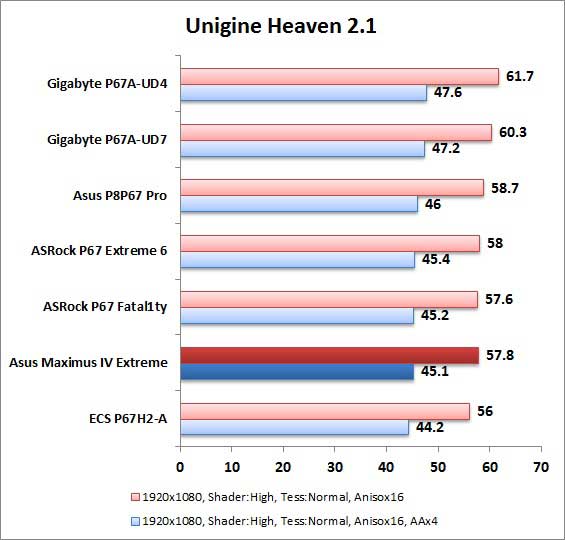

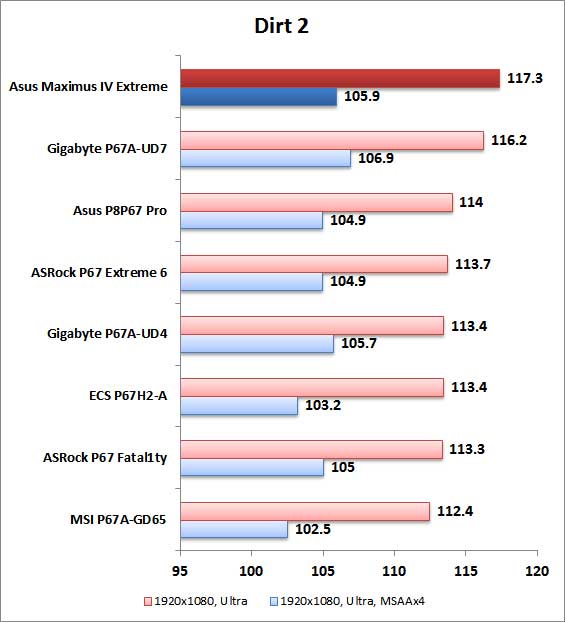

پاسخ : بررسي مادربرد Asus Maximus IV Extreme تستهای گرافيكی 3D Mark 11 نمودار 8 Stalker: Call of Pripyat نمودار 9 Dirt 2 نمودار10 Unigine Heaven 2.1 نمودار 11 Lost Planet 2 نمودار 12 Mafia 2 نمودار 13 نتیجهگیری همانطور که در تستها دیدیم، Asus Maximus IV Extreme نتایج بسیار خوبی ثبت کردهاست. امکانات این مادربورد نیز مانند دیگر مادربوردهای سری ROG بسیار متنوع است. با این حال، عدم استفاده از کارتصدای حرفهایتر ممکن است برای برخی از افراد (که مطمئنم تعدادشان خیلی کم است) خوشایند نباشد. وجود چیپست NF200 نیز مسیرهای کافی برای نصب سه کارتگرافیک در حالت 3Way SLI را ممکن ساختهاست. در نهایت، بهتر است یک فن را مسئول خنک نگه داشتن و دور کردن دمای خنککننده چیپست قرار دهید تا دیگر از هر جهتی خیالتان راحت باشد.
