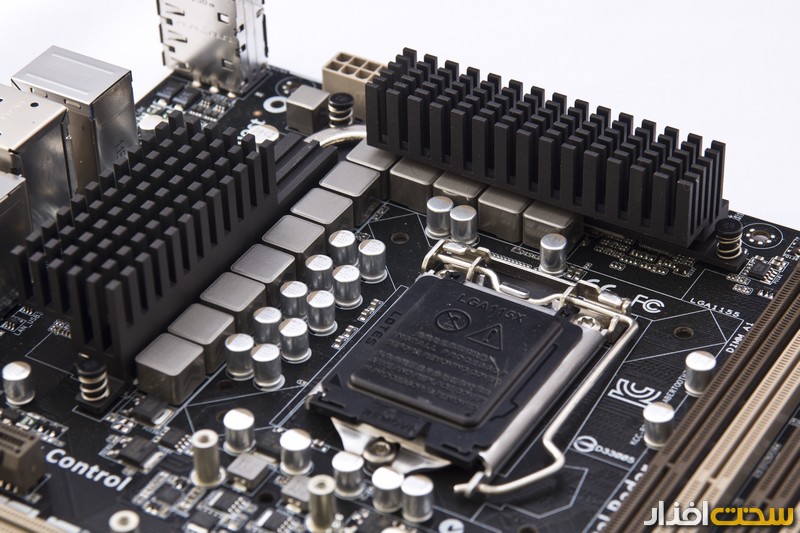

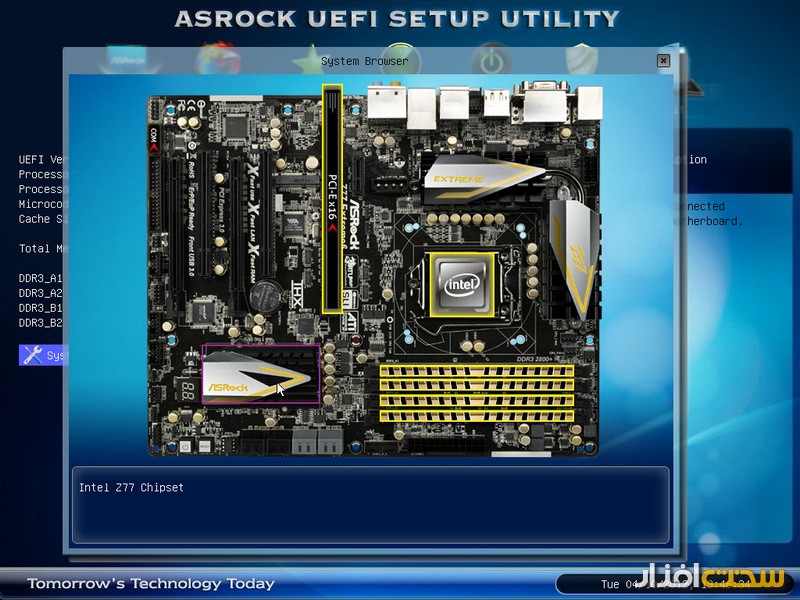

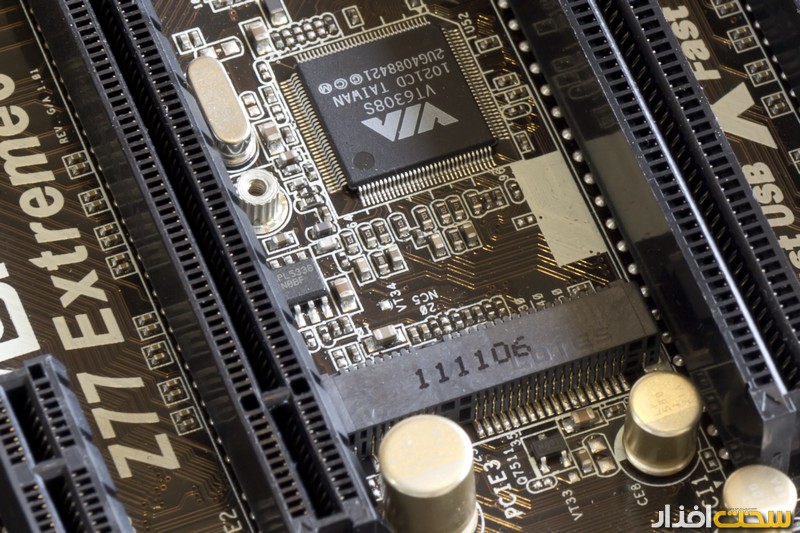

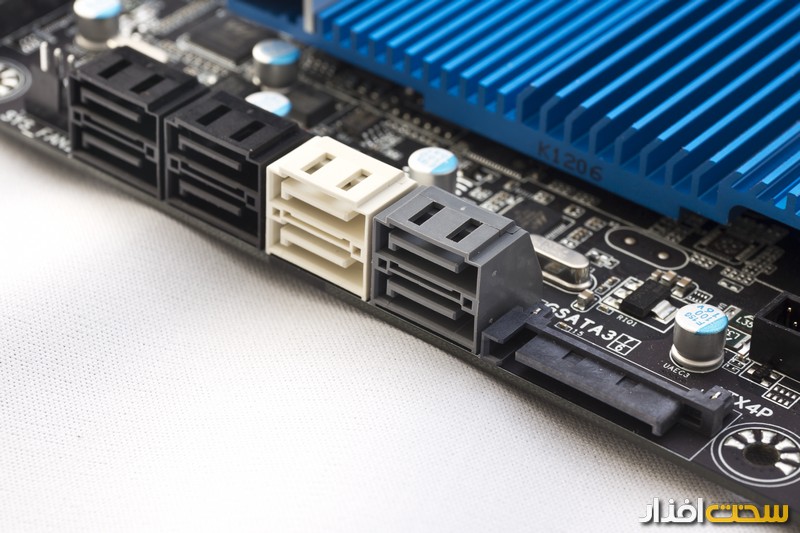

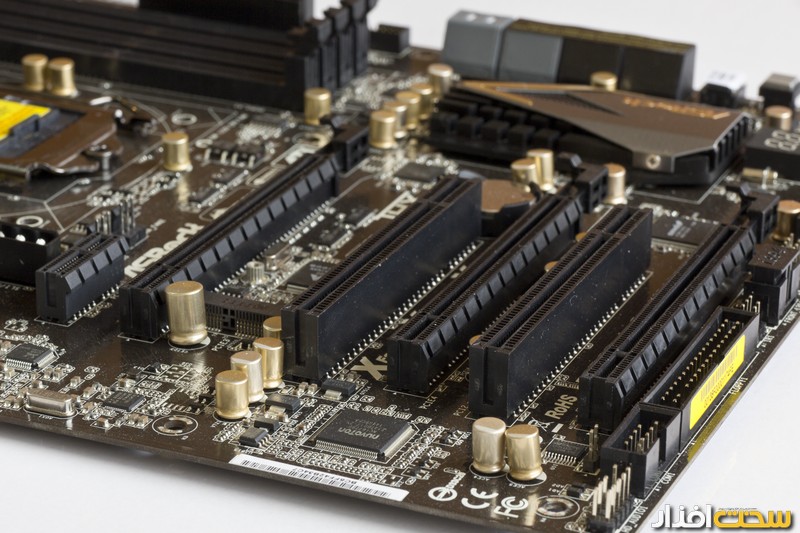

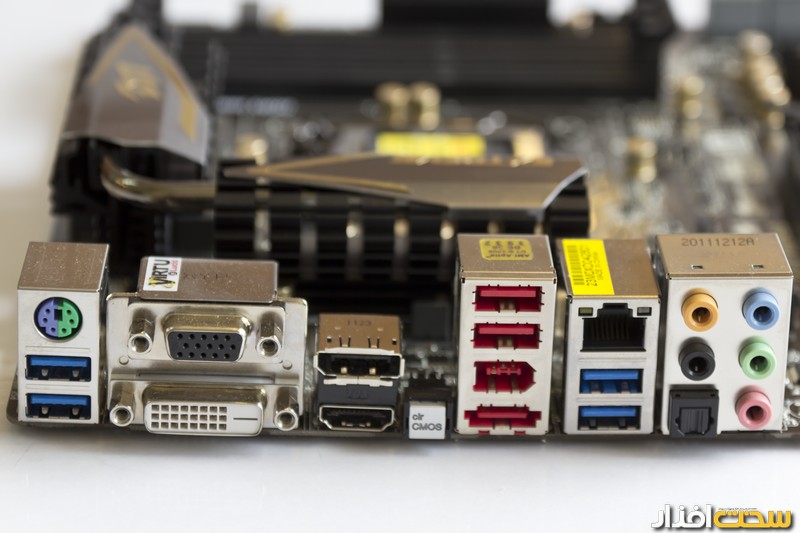

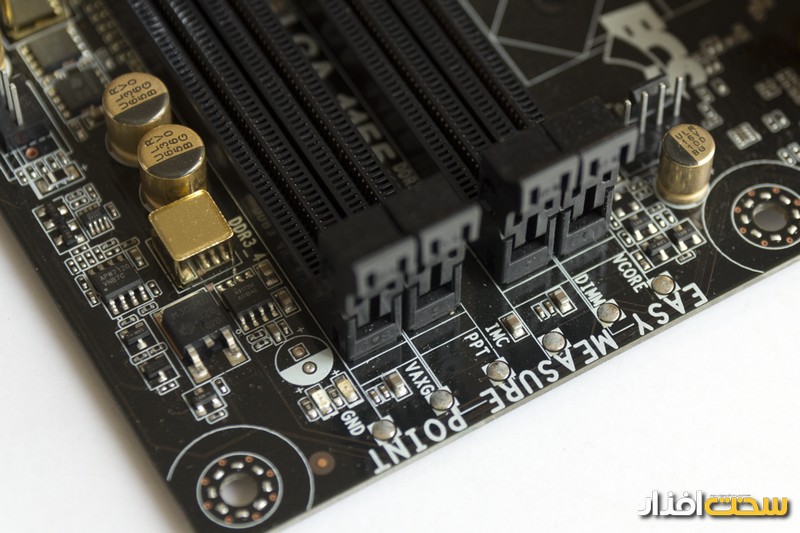

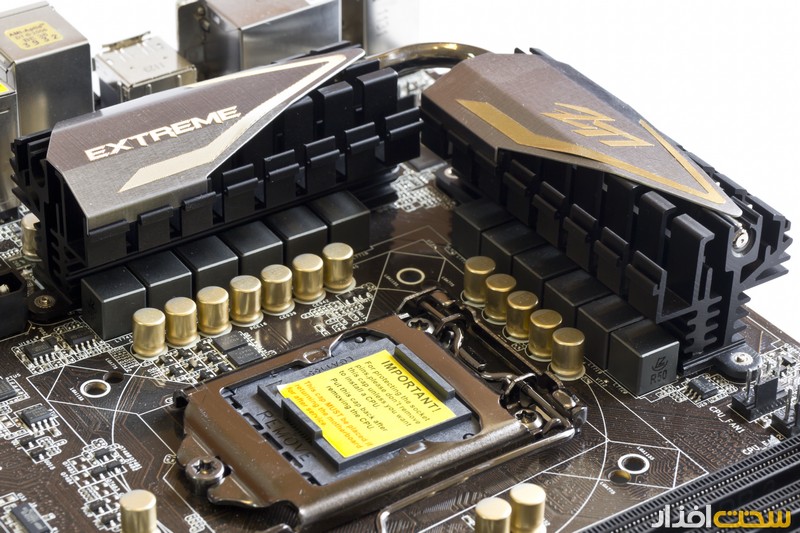

ASRock Z77 Extreme6 در میان مادربوردهای سری جدید ASRock، مدل Extreme6 بیشترین امکانات و قابلیتها را در اختیار دارد (البته با صرفنظر از مدل Fatal1ty که برای گیمرها طراحی شدهاست). ASRock سبک خود را در طراحی خنککنندهها تا حدودی تغییر داده و مادربوردی مشکی رنگ مجهز به یک خنککننده ساده روی چیپست Z77 و یک خنککننده دیگر شامل دو هیتسینک که با یک لوله انتقال حرارت به یکدیگر متصل هستند، ارائه کردهاست. در مجموع، این مادربورد در رده محصولات خنک قرار میگیرد. منبعتغذیه از دوازده فاز (هشت فاز پردازنده و چهار فاز پردازندهگرافیکی مجتمع) تشکیل شده و یک کنترلر ولتاژ دیجیتال که در بین خنککنندههای این قسمت قرار گرفته، مدیریت این بخش را بر عهده دارد. مانند بسیاری دیگر از مادربوردهای ASRock، این امکان وجود دارد که علاوه بر خنککنندههای سوکت LGA 1155، ميتوان از خنککنندههای سوکت LGA 775 نیز روی این مادربورد استفاده کرد. مادربوردهای Z77 بهطورکامل و بدون نیاز به بهروزرسانی بایوس یا هر کار اضافه دیگری، با نصب یک پردازنده Ivy Bridge از استاندارد PCI-E 3.0 پشتیبانی میکنند. ASRock نیز دارای یک رابط PCI-E x16 و یک رابط PCI-E x8 است که توانایی انجام این کار را دارند. فاصله مناسب بین این دو رابط باعث میشود، تا هنگام نصب دو کارتگرافیک، فضای کافی برای عبور جریان هوا وجود داشتهباشد. اما رابط PCI-E x16 سوم که در انتهای مادربورد قرار گرفته از استاندارد PCI-E 2.0 و حداکثر از چهار مسیر پشتیبانی میکند. نکته جالب دیگر درباره این مادربورد، وجود یک رابط mini PCI-E بین رابط PCI-E x16 و اولین رابط PCI است و این امکان را به شما میدهد، وسایلی همچون درایوهای SSD کوچک، کارتهای گیرنده تلویزیون و موارد دیگر را به آن متصل کنید. امکانات ارتباطی مادربورد در سطح کاملی بوده و انواع پورتهای پرسرعت از جمله USB 3.0، SATA 3.0، eSATA 3.0 و انواع خروجیهای تصویری را در اختیار شما قرار میدهد. در این میان حتی یک پورت Floppy نیز برای این مادربورد در نظر گرفته شدهاست! روی جعبه مادربورد عبارت 555 XFast مشاهده میشود که به سه قابلیت این مادربورد در پنج برابر کردن سرعت اشاره دارد. اولین قابلیت، ایجاد یک دیسک مجازی در حافظه سیستم برای افزایش کارایی است (در زمان اجرای تستها این ویژگی فعال است). قابلیت دوم، کاهش زمان تأخیر در بازیهای آنلاین بوده و قابلیت سوم، به افزایش سرعت انتقال اطلاعات در پورت USB اشاره دارد. بایوس دستگاه ظاهر بهتری پیدا کرده و همانطور که در تصویر مشخص است، میتوانید با کلیک روی هر بخش، اطلاعاتی درباره قطعه موردنظر پیدا کنید. تنظیمات برای اورکلاک نیز مناسب هستند. با این حال، نمیتوان این محصول را یک مادربورد ایدهآل برای اورکلاک دانست. مزایا: وجود رابط mini PCI-E، فضای کافی بین دو رابط PCI-E، وجود پانل جلو و پشت برای پورتهای اضافی USB 3.0، امکان نصب خنککنندههای سوکت LGA 775، وجود انواع پورتها حتی پورت Floppy! معایب: ارائه تنها پل SLI به همراه محصول، پشتيباني پورت چهارم PCI-E از چهار مسير و نسخه دوم پیشنهاد سخت افزار: مناسب براي کسانی که یک مادربورد مجهز با قیمت مناسب میخواهند، دارندگان انواع وسایل ذخیرهسازی با پورتهای مختلف

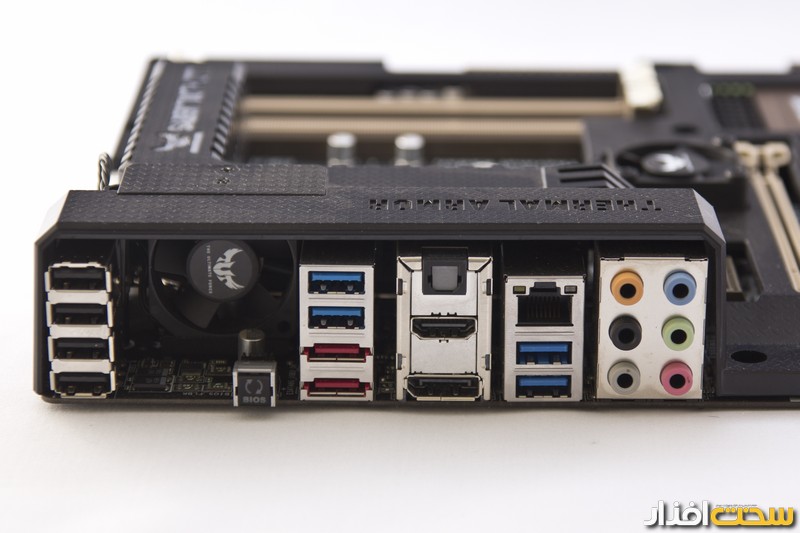

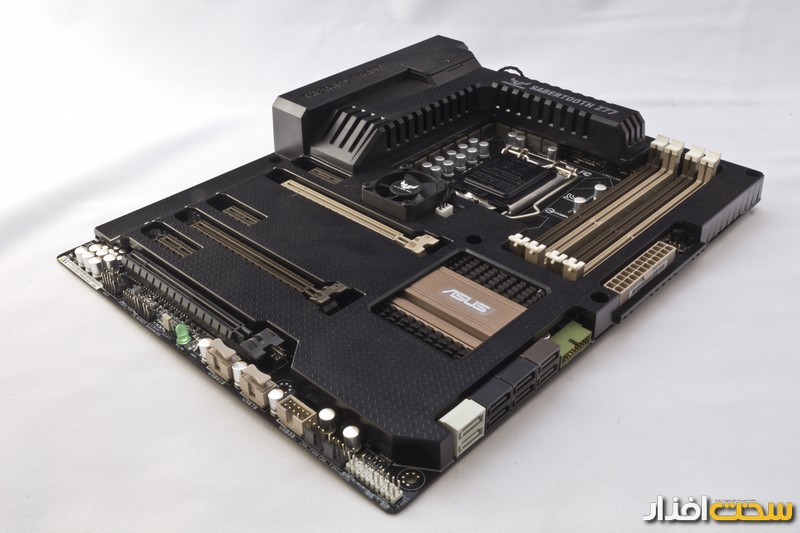

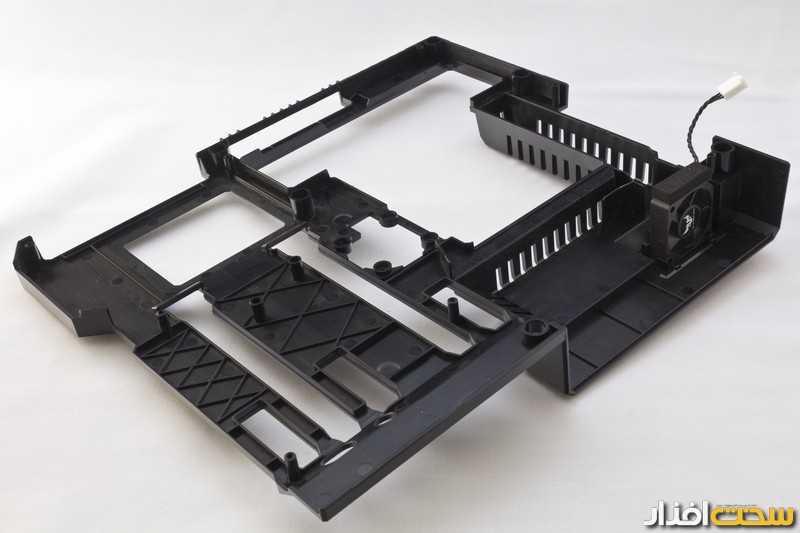

پاسخ : بررسی پنج مادربرد با چيپ ست Z77 Asus Sabertooth Z77 سری مادربوردهای TUF ایسوس محصولاتی هستند که بهطور خاص برای استفاده در محیطهایی با شرایط سخت طراحی شدهاند و به همین دليل، دارای امکانات جالب و طراحی خاصی هستند. در نسخه جدید نیز ایسوس محصولی مشابه Sabertooth P67 تولید کرده که این اطمینان را به ما میدهد، با مادربوردی با کیفیت بالا روبهرو هستیم. البته نکات دیگری نیز درباره این مادربورد وجود دارد که به آن خواهیم پرداخت. تقریباً تمام سطح روی مادربورد با پوششی پوشانيده شده که ایسوس نام Thermal Armor را برایش در نظر گرفتهاست. این سپر حرارتی در حقيقت، یک لایه پلاستیک مشکی رنگ است که تنها دارای شیارهایی در قسمت خنککنندههای مدار رگولاتور و محل نصب حافظه و کارتهای جانبی است (البته شما میتوانید به کمک ابزارهای جانبی همراه این مادربورد، روی شیارهای جانبی بدون استفاده را نیز بپوشانید تا مانع از ورود گردوغبار به داخل آنها شوید). این سپر حرارتی مانع از رسیدن گرماي قطعات پرحرارتی همچون کارتگرافیک به سطح مادربورد میشود. همچنین شما میتوانید دو فن روی این مادربورد (یکی در وسط و دیگری در پانل پشت) نصب کنید. اما مسئله اینجاست که همین دو فن باعث میشود گردوغبار به سرعت داخل سپر حرارتی نفوذ کرده و دردسرساز شود (بخشی از کار این سپر حرارتی، جلوگیری از ورود غبار است!). همچنین محل قرارگیری فن وسط به نحوی است که هوا مسیری برای حرکت به دیگر بخشها نداشته و به ناچار بخش زيادي از هوای ورودی باید از دو سوراخی که زیر فن تعبیه شده، خارج شود (البته بايد اشاره کرد، این فن بالای محل نصب کارتگرافیک قرار گرفته و هوای گرم بالای کارتگرافیک را به داخل خواهد دمید). در ضمن، وجود سپر باعث شده دیگر فضایی برای نصب Debug LED یا کلیدهای روشن و خاموش و ریست وجود نداشتهباشد.زیر سپر حرارتی، دو خنککننده آلومینیومی مجهز به روکشهای سرامیکی برای دفع گرمای مدار رگولاتور پردازنده در نظرگرفته شدهاست . وجود شیارهای زیاد در این خنککننده باعث میشود، دفع گرما به شکل مؤثرتری صورت بگیرد (خنککننده چیپست نیز ساختاری مشابه دارد). نکته مثبت دیگری که درباره سیستم خنککنندگی این مادربورد وجود دارد، وجود سنسورهای حرارتی در نقاط مختلف مادربورد و امکان کنترل سرعت فن هر یک از اتصالهای فن به صورت جداگانه است. ترکیب این دو نیز این امکان را فراهم میکند، خود مادربورد براساس دمای بخشهای مختلف سرعت فن را تغییر دهد. مسئله دیگری که در اینجا به ذهن میرسد این است که، خود سپر حرارتی میتواند مانع از جدا شدن مؤثر گرما از روی سطح مادربورد شود اما هنگام تست مادربورد مشاهده کردیم، Sabertooth Z77 به هيچوجه گرمای زیادی تولید نمیکند. بایوس UEFI این مادربورد مانند دیگر محصولات اخیر ایسوس است و کار با آن و انجام اورکلاک بدون دردسر صورت میگیرد. ویژگی دیگر این بایوس، قابلیتی به نام BIOS Flashback است که به شما کمک میکند، بدون نیاز به روشن کردن سیستم (حتی هنگامي که پردازنده و حافظه نیز روی آن نصب نشده)، حافظه فلش حاوی فایل جدید بایوس را به مادربورد وصل کرده و با زدن دکمه پشت پانل مادربورد، بایوس را بهروزرساني کنید. از آنجا که بخشی از پانل پشت به مسیر عبور هوا اختصاص یافته، ایسوس مجبور شده برخی پورتها را محدود کند، به همین دليل فقط با دو خروجی تصویر HDMI و DisplayPort روبهرو هستیم. مزایا: بهروزرسانی آسان بایوس، سپر حرارتی، وجود چندین سنسور حرارتی با امکان تغییر سرعت فنهای متصل به مادربورد براساس آن، ابزارهای متعدد برای راهاندازی آسان و استفاده از مادربورد معایب: لوازم جانبی بسیار محدود، عدم وجود دکمه روشن و خاموش و ریست روی مادربورد، ايجاد بعضي محدوديتها توسط سپر حرارتی، ورود گردوغبار به دستگاه به دليل تعبيه دو فن نصبشده روی سپر حرارتی پیشنهاد سخت افزار: برای کسانی که یک مادربورد کم دردسر میخواهند، کامپیوترهایی که قرار است در شرایط محیطی سخت استفاده شوند.

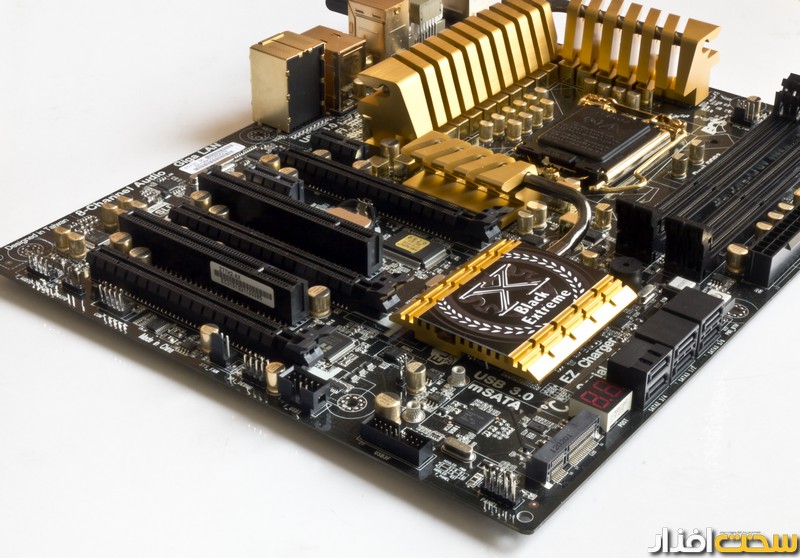

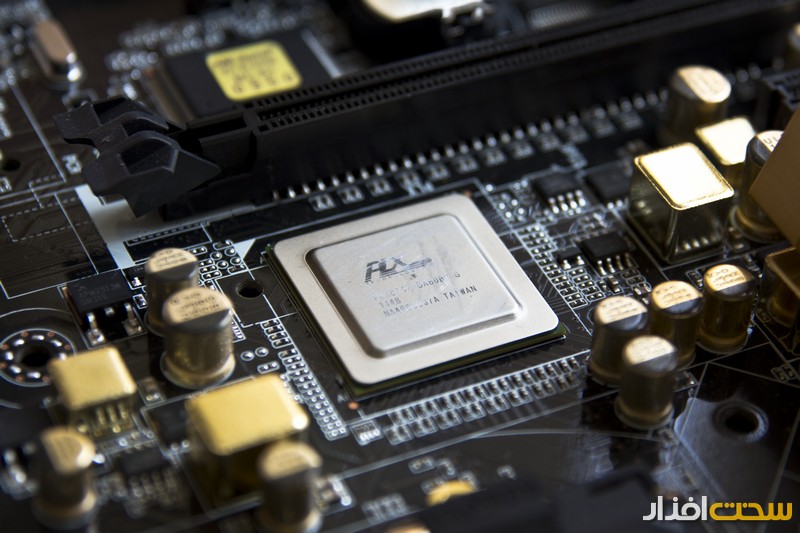

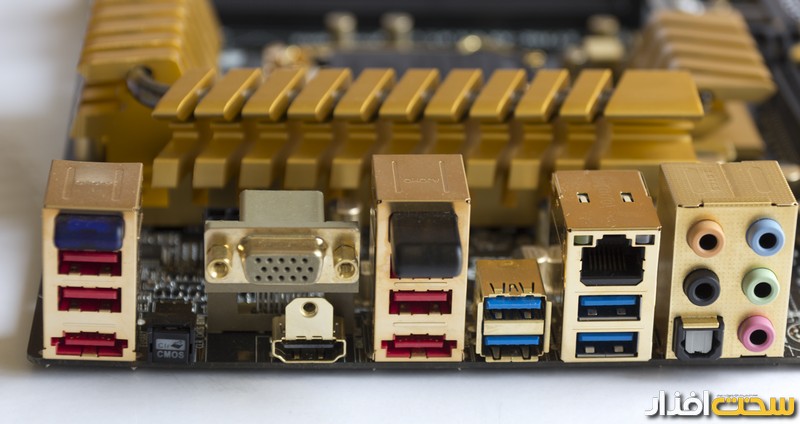

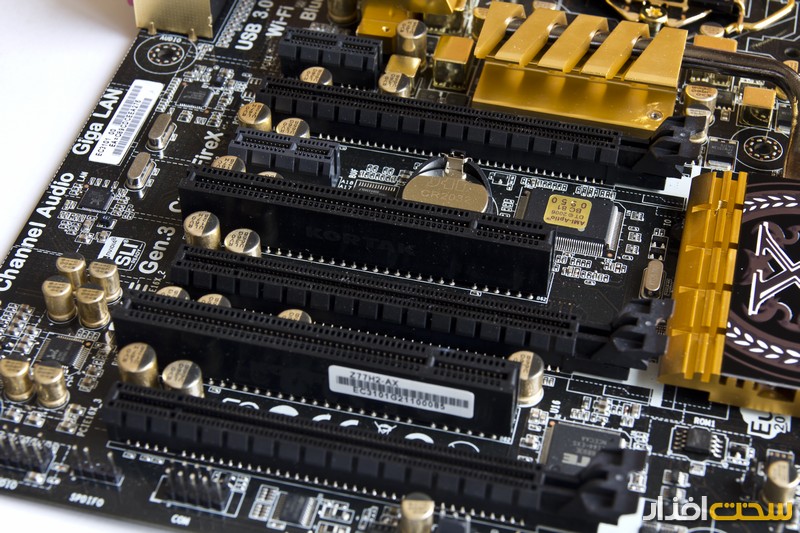

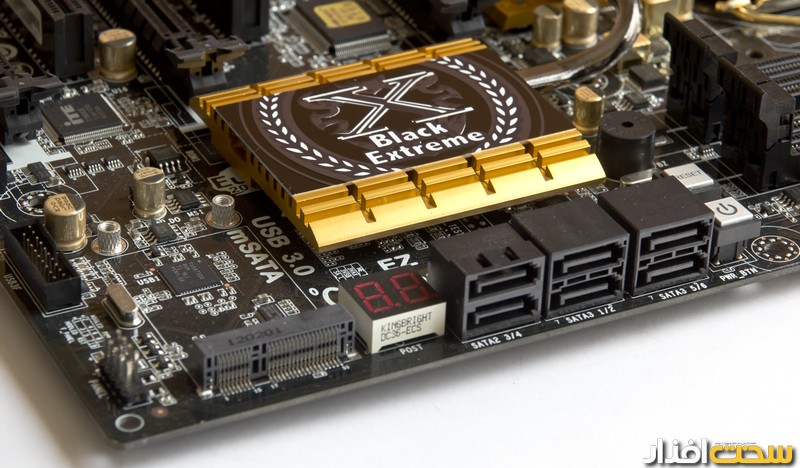

پاسخ : بررسی پنج مادربرد با چيپ ست Z77 ECS Z77H2-AX بدون شک ECS در طراحی این مادربورد یک قدم بزرگ برداشته و محصولي با ظاهر جالب و خاص تولید کردهاست. استفاده از طلا در اتصالهای سوکت پردازنده و اسلات حافظه، از نسل قبلی مادربوردهای ECS آغاز شد و حالا به کل مادربورد سرایت کردهاست! در این مادربورد هر قطعه فلزی (به جز لولههای انتقال حرارت) و حتی پانل پشت مادربورد همگی به رنگ طلایی هستند و نمای بسیار خوبی را در سطح مشکی مادربورد ایجاد کردهاند (به همین دليل، این مادربورد یکی از بهترین انتخابها برای افرادي است که از کیس با درب شیشهای استفاده میکنند). روی خنککننده چیپست نیز طرحی گرافیکی ديدهميشود که با تغییر دما رنگ آن تغییر مییابد. خنککننده چیپست با لوله انتقال حرارت به خنککننده چیپست PLX متصل است. این چیپست مسیرهای اضافی PCI-E 3.0 فراهم کرده و به همین دليل هنگام نصب سه کارتگرافیک، شانزده مسیر برای کارتگرافیک اول و هشت مسیر برای هر یک از کارتهای گرافیک دوم و سوم در دسترس خواهدبود. به همراه این مادربورد، سه اتصال SLI ارائه میشود اما از اتصال CrossfireX خبری نیست. تنوع اتصالهای این مادربورد به نسبت مناسب بوده و فقط جای پورت IEEE 1394 خالی است. در این مادربورد رابط mini PCI-E نیز در نظر گرفته شده که تنوع لوازم جانبی قابل اتصال به آن را افزایش میدهد. با این حال، تعداد برخی پورتها از جمله USB 2.0 و SATA 3.0 تا حدودی کم به نظر ميرسد. تعداد خروجیهای تصویری نیز کم بوده و تنها شامل D-Sub و HDMI 1.4a میشود. محدودیت دیگری که در این مادربورد دیدهمیشود، کمبود تعداد اتصالهای فن است و فقط میتوان سه عدد فن را به این مادربورد متصل و سرعت آنها را کنترل کرد. ECS برای کنترل سرعت فن، نرمافزاری به نام eSF در نظر گرفته که دارای چندین حالت پیشفرض بوده و در عین حال، میتوان به صورت دستی یک پروفایل برای سرعت فن تعیین کرد. ویژگی مثبت دیگری که این مادربورد در اختیار کاربران قرار میدهد، وجود دو رابط Bluetooth و Wi-Fi است که باعث میشود شما به گيرندههای جداگانه نیازی نداشتهباشید (شاید وجود این دو اتصال توجیه خوبی برای کم بودن پورت USB 2.0 باشد). قابلیت خوب دیگری که برای اورکلاکرها مناسب است، وجود بخشی است که بالای اسلات حافظه ديدهميشود و برای خواندن ولتاژ بخشهای مختلف از آن استفاده ميشود. برخلاف ظاهر مادربورد که ECS تلاش خوبی در طراحی آن کرده، به نظر میرسد برای طراحی بایوس وقت بسیار کمی صرف کردهاست. بایوس نخست در حالت Easy Mode اجرا میشود و کاری به جز انتخاب زبان، اجرای تنظیمات پیشفرض، درایو بوت و رفتن به تنظیمات پیشرفته برای شما انجام نمیدهد. چیدمان تنظیمات در بخش پیشرفته نیز چندان جالب نیست و نمیتواند اطلاعات سیستمی را به شکل بهینهای در اختیارتان قرار دهد. همچنین برخی تنظیمات مختلف در جایی که انتظار دارید باشند، وجود ندارند و حرکت ماوس نیز به نرمی صورت نمیگیرد. در ضمن، بهروزرسانی بایوس از طریق این رابط کاربری امکانپذیر نیست. همین شرایط برای دیسک نصب مادربورد نیز وجود دارد و برخی موارد از جمله Lucid Virtu، باید به صورت دستی و از داخل فایلهای ذخیرهشده در داخل دیسک نصب شوند (به یاد داشتهباشید، برای نصب پردازندهگرافیکی مجتمع و Lucid Virtu باید گزینه مربوط به پردازندهگرافیکی مجتمع در بایوس را روشن کنید). مزایا: وجود رابط mini PCI-E، پشتیبانی از 3Way SLI، فضای کافی بین دو رابط PCI-E اصلی، وجود پانل جلو و پشت برای پورتهای اضافی USB 3.0، تعبيه رابطهای Wi-Fi و بلوتوث- ظاهر جدید! معایب: عدم وجود پل CrossfireX، بایوس نهچندان جالب، نرمافزارهای همراه بسیار ساده، تعداد کم اتصالهای فن، مشکل در نصب قطعات روي رابط PCI-Ex1 به دليل ارتفاع خنککننده چیپست PLX پيشنهاد سختافزار: مناسب برای آنها که میخواهند سیستم خود را به رخ بکشند!، کسانی که میخواهند سه کارتگرافیک داشتهباشند، مناسب برای دسترسی به انواع شبکههای بیسیم

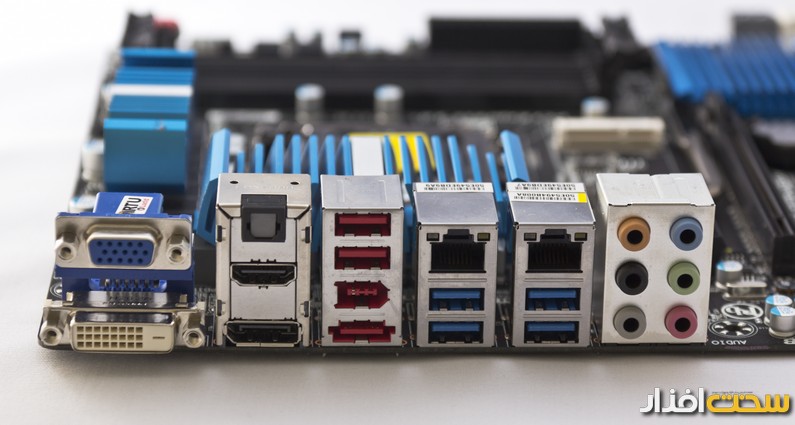

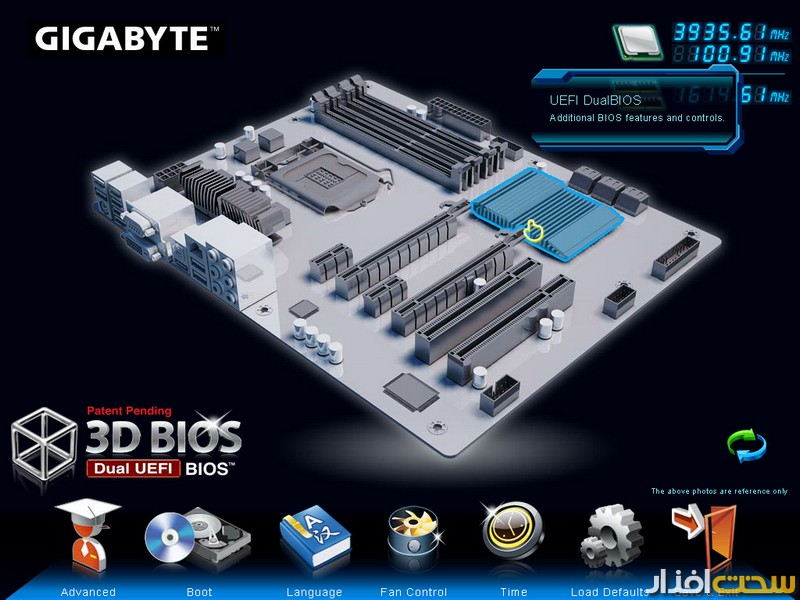

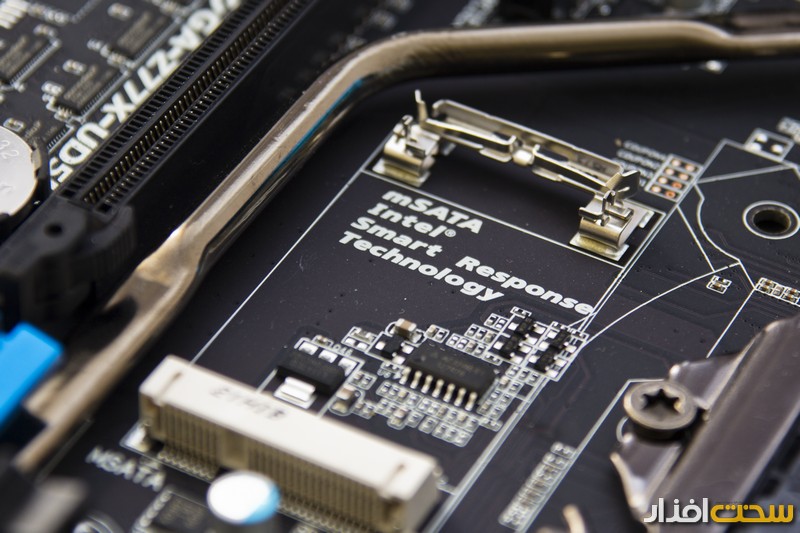

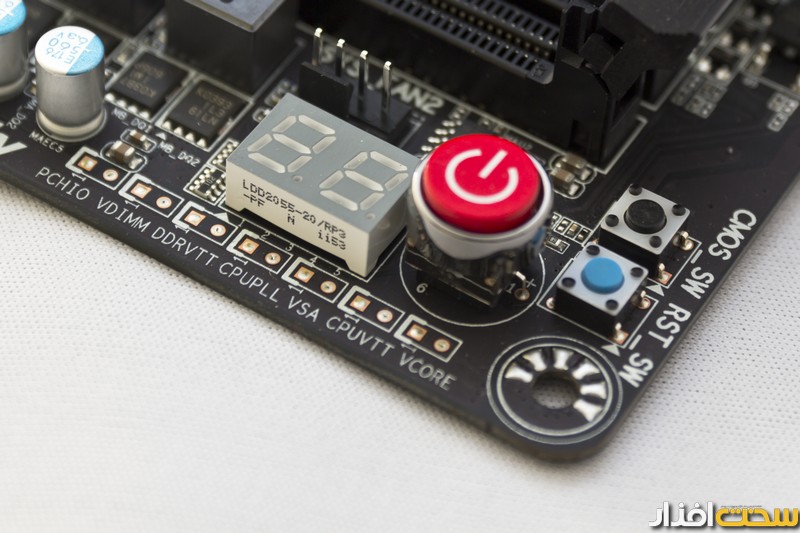

پاسخ : بررسی پنج مادربرد با چيپ ست Z77 Gigabyte Z77X-UD5H-WB WIFI تا پیش از این، اگر کسی قصد داشت یکی از محصولات حرفهای گیگابایت را بخرد باید به سراغ سریهایی با پسوند UD7 میرفت. اما به نظر میرسد، گیگابایت سطح حرفهای بودن و امکانات مادربوردهای خو را گستردهتر کرده و در نسل جدید مادربوردهای اين شرکت میبینیم، مادربورد Z77X-UD5H نیز با امکانات فراوانی که دارد، میتواند خود یک UD7 باشد! البته UD5H ظاهر متوسطی دارد و خنککنندههای آبی رنگ، به نسبت بزرگ بوده و لوله انتقال حرارتی که آنها را به يکديگر متصل کرده تنها بخشی است که در نگاه اول ممکن است به چشم بیاید. دکمه روشن و خاموش قرمز رنگ در کنار Debug LED و محل خواندن ولتاژ، دکمه ریست بایوس و دکمه ریست سیستم نیز میتواند در نگاه افرادی که از پشت ویترین آن را ميبينند، جذاب به نظر برسد. اما قبل از اینکه به سراغ گزینههای دیگری بروید، بهتر است نام این مادربورد را یادداشت کرده و نگاهی به فهرست امکانات آن بیاندازید. خروجیهای تصویر این مادربورد کامل است و در کنار آنها انواع پورتهای USB 2.0 ،USB 3.0 ،IEEE 1394a و eSATA III وجود دارد. دو پورت شبکه موجود برای کسانی که حجم کاری زیادی روی شبکه دارند، مفید بوده و سه پورت USB 3.0 روی مادربورد، در مجموع ده پورت USB 3.0 را برای شما فراهم خواهندکرد! پورت mSATA نیز زیر سوکت پردازنده قرار دارد و میتوان درایوهای SSD را برای استفاده از فناوری Intel Smart Response روی آن نصب کرد. برای استفاده آسانتر از این قابلیت، گیگابایت ابزاری به نام EZ Smart Response در نظر گرفته که کاربر را از انجام تنظیمات بایوس و نصب ابزار مخصوص اینتل برای استفاده از ویژگی Smart Response بینیاز میسازد. دو فناوری دیگر Rapid Start و Smart Connect نیز توسط ابزارهای اختصاصی گیگابایت به سادگی قابل راهاندازی هستند. امکانات ارتباطی این مادربورد تنها به پورتهای متنوع آن محدود نمیشود. به همراه این محصول یک کارتجانبی رابط PCI-Ex1 ارائه میشود که شامل اتصال بیسیم Wi-Fi 802.11n و Bluetooth 4.0 میشود. تعبیه دو آنتن مجزا برای این قسمت نیز باعث میشود، میزان گیرندگی این دو اتصال بیسیم افزایش یابد. یکی از موارد عجیب درباره این مادربورد، وجود اتصال برق SATA برای تأمین برق اضافی برای رابطهای PCI-E است. گیگابایت در سایت خود اعلام کرده این اتصال براي نصب سه یا چهار کارتگرافیک لازم خواهدبود و این در حالیست که این مادربورد به هيچ عنوان از نصب سه کارتگرافیک پشتیبانی نمیکند! بایوس مادربورد نیز مانند نسل قبل بوده و طراحی مناسبی دارد. دسترسی به تنظیمات آسان بوده و عمل اورکلاک نیز دشوار نیست. همچنین مانند قبل شما میتوانید از سیستمعامل ویندوز به تمامی تنظیمات بایوس دسترسی داشته و آنها را تغییر دهید. سیستم خنککننده مادربورد نیز به نسبت مناسب است. پس از بازکردن خنککننده مادربورد، دو قطعه آلومینیومی در چیپست ديدهميشود که به یکدیگر پیچ شدهاند و بین آنها چسب خورده است. لوله انتقال حرارت نیز بین این دو فلز قرار دارد. بهتر بود گیگابایت از فلزی یکپارچه در این قسمت استفاده میکرد، البته این نکته نیز قابل ذکر است که چیپست Z77 چندان هم داغ نمیکند. مزایا: امکانات ارتباطی فراوان، ده پورت USB 3.0، کارت جانبی برای Wi-Fi و بلوتوث، رابط mini PCI-E، وجود پانل جلو برای USB 3.0، وجود ابزارهای ویژه برای راهاندازی آسان فناوریهای جدید پردازندههای اینتل معایب: فلسفه وجود اتصال برق SATA روی مادربورد مشخص نیست!، ساخت خنککننده چیپست از دو قطعه آلومینیومی مجزا پیشنهاد سختافزار: مناسب براي کسانی که تعداد زیادی وسیله USB 3.0 دارند، کسانی که دسترسی به انواع شبکهها برایشان مهم است، آنها که دلتنگ سری UD7 در مادربوردهای سری هفتم گیگابایت هستند!

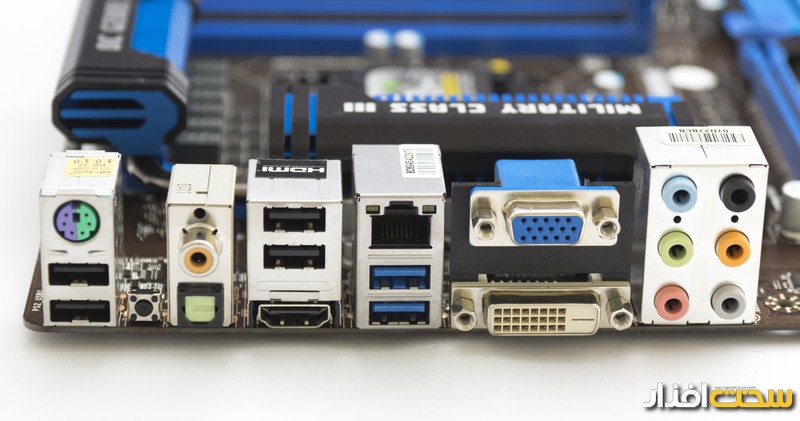

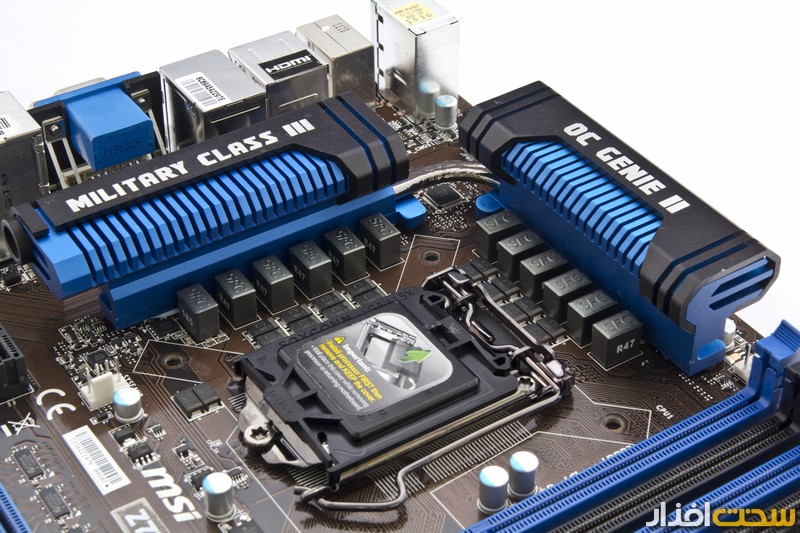

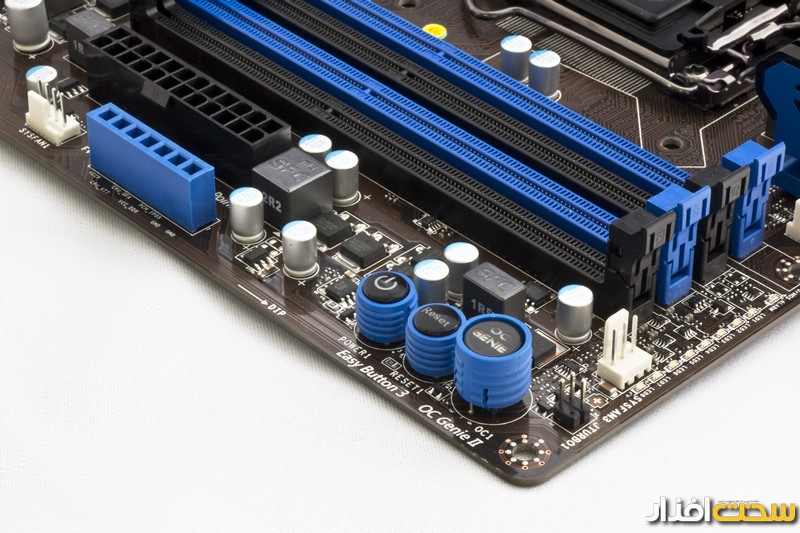

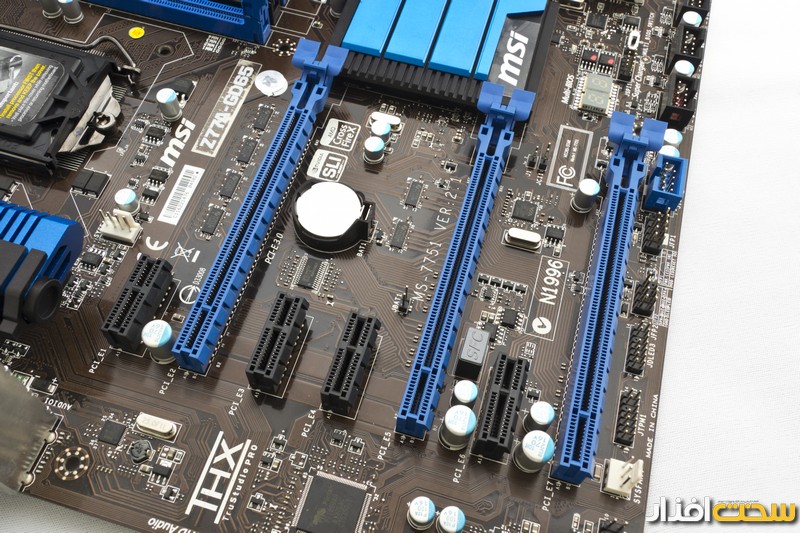

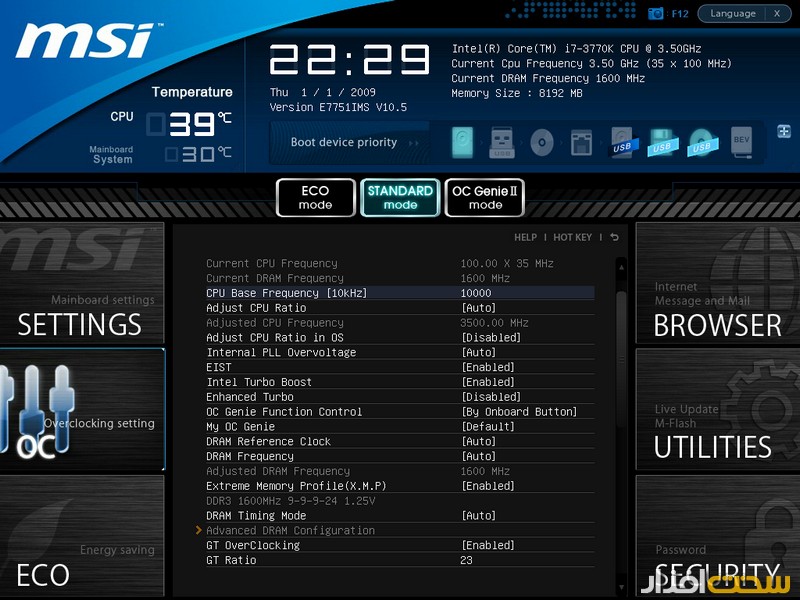

پاسخ : بررسی پنج مادربرد با چيپ ست Z77 MSI Z77A-GD65 تمامی مادربوردهایی که در این تست گروهی آزمایش شدند، در رده محصولات حرفهای و گرانقیمت قرار میگیرند. از محصولات MSI تنها مادربوردی که به دستمان رسيد، مادربورد Z77A-GD65 است که در رده محصولات میانقیمت قرار میگیرد. به هر حال تمايل داشتيم، این بررسی گروهی از هر جهت کامل باشد و به همین دليل تصمیم گرفتیم، این مادربورد را نیز در تست قرار دهیم و ببینیم یک مادربورد میانقیمت Z77 تا چه حد میتواند نیازهای کاربران را برآورده کند. Z77A-GD65 ظاهری ساده، خلوت و مناسب دارد که برای یک محصول میانقیمت کافی به نظر میرسد. برای پردازنده، یک مدار رگولاتور دوازده فاز در نظر گرفته شده و از آنجا که این مادربورد در رده محصولات Military Class III قرار دارد، از قبل میدانیم کارايی این بخش مناسب بوده و گرمای چندانی تولید نخواهدشد. برای مدار رگولاتور پردازنده، هشت ديودنوري در نظر گرفته شده که با فعال شدن هر فاز، آنها نیز روشن میشوند و میتوان گفت، به نوعی بیانکننده میزان فشار وارده به پردازنده نیز هستند (در زمان بیکاری تنها دو چراغ روشن است). خوشبختانه برای این مادربورد دکمههای روشن و خاموش کردن سیستم، ریست، Debug LED و یک دکمه برای اورکلاک خودکار در نظر گرفته شده که میتواند در مواردی بسیار مفید باشد. با آنکه Z77A-GD65 یک مادربورد حرفهای مخصوص اورکلاک نیست اما برای خواندن ولتاژ، بخشی نیز در کنار اسلاتهای حافظه RAM در نظر گرفته شده که باید گفت، تعبيه آن بهطور دقیق پشت کانکتور 24 پین مادربورد چندان مناسب و کاربردی نیست. رابطهای این مادربورد به دو نوع PCI-E x16 و PCI-E x1 خلاصه شدهاند و رابط PCI بهطور کامل حذف شدهاست. هر سه رابط PCI-E x16 با اتصالهای کامل به مادربورد متصل شدهاند اما از آنجا که در این مادربورد چیپستی همچون PLX وجود ندارد، میتوان نتیجه گرفت هنگام نصب دو کارتگرافیک به صورت SLI یا CrossfireX، سرعت رابطها به x8 و سرعت رابط سوم نیز حداکثر به x4 میرسد (آنهم در صورت نصب پردازندههای Ivy Bridge). دیگر پورتهای این مادربورد نیز در حد یک محصول میانقیمت هستند. تعداد پورتهای پرسرعت USB 3.0 به حداکثر چهار پورت، تعدادی که اینتل فراهم کرده، محدود شده و پورتهایی همچون eSATA III حذف شدهاند. خوشبخانه تنوع خروجیهای تصویر مناسب بوده و از نظر تنوع خروجیهای صدا نیز به مشکلی برنخواهید خورد. اين خلاصه بودن، در بخش لوازم جانبی مادربورد نیز مشاهده میشود (چهار کابل SATA و یک پل SLI). بایوس مادربورد مانند محصولات قبلی MSI است و ClickBIOS 2 نام دارد. البته کار در این بایوس UEFI تنها به ماوس و کلیک محدود نشده و صفحهنمایشهای لمسی نیز در این بایوس پشتیبانی میشوند. از نظر فیزیکی نیز دو بایوس در Z77A-GD65 در نظر گرفته شده که به کمک یک کلید روی مادربورد میتوان ميان آنها سويیچ کرد. ظاهر بایوس با دیگر محصولات موجود در بازار تقریباً متفاوت است. شش گروهبندی اصلی در دو طرف صفحه قرار داشته و بالاي بايوس نیز خلاصهای از مشخصات سیستم به همراه فهرست دستگاههای ذخیرهسازی متصل به آن (با قابلیت جابهجایی و انتخاب اولویتهای بوت شدن) قرار گرفتهاست. یک ویژگی مناسب این بایوس، امکان اتصال به اینترنت است که گزینهای کاربردی به شمار میآید. دستهبندیها نیز به نسبت مناسب هستند اما احتمالاً باید یکی دو بار در این بایوس گردش کنید تا به محل قرارگیری تنظیمات مختلف پی ببرید. البته محدودیتهایی نیز در این بایوس وجود دارد. برای مثال، هنگام انتخاب گزینههای مختلف هیچگونه توضیحی درباره آنها نمایش داده نمیشود. همچنین فعالسازی گزینه Restore BIOS Defaults برخی موارد ضروری را غیرفعال میکند. این موارد شامل غیرفعال بودن PCI-E 3.0 و Lucid Virtu است که غیرفعال شدن آنها بهطور پیشفرض منطقی به نظر نمیرسد (در زمان انجام تستها این موارد را بهطور دستی فعال کردیم). نرمافزارهایی که به همراه این مادربورد ارائه میشوند، شامل مواردی برای بهبود صدا و تصویر (با قابلیت پشتیبانی از فناوری THX TruStudio PRO) و ابزاری به نام Control Center برای بررسی وضعیت سیستم و اورکلاک بخشهای مختلف در نظر گرفته شدهاست و امکانات مناسبی را در این رابطه در اختیار کاربر قرار میدهد. مزایا: ظاهر ساده و خلوت، در نظر گرفتن دکمههای روشن و خاموش، وجود دکمه ریست و Debug LED، طراحی بایوس متفاوت، فاصله مناسب بین دو رابط PCI-E x16 اصلی معایب: برخی محدودیتها در بایوس، ساخت خنککننده چیپست از دو قطعه آلومینیومی مجزا، لوازم جانبی محدود پیشنهاد سختافزار: علاقمندان به کامپیوترهای سینمای خانگی، کسانی که یک مادربورد خوشقیمت میخواهند.

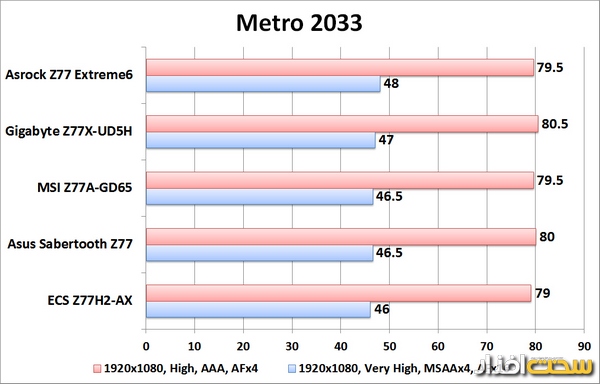

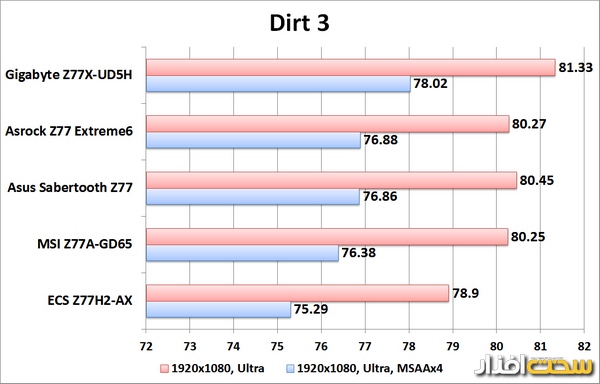

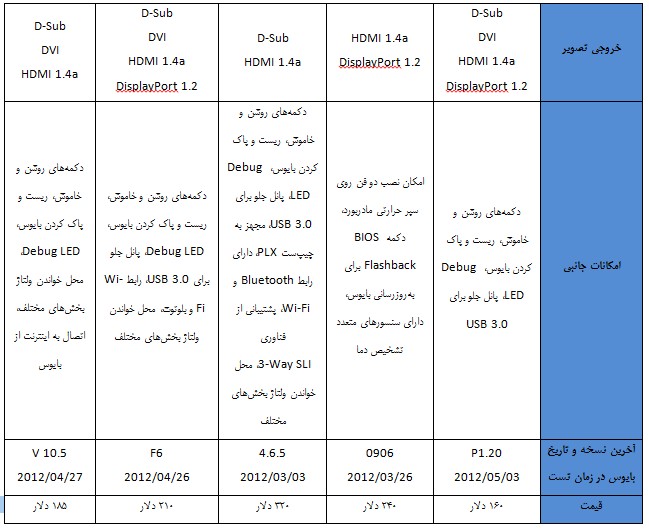

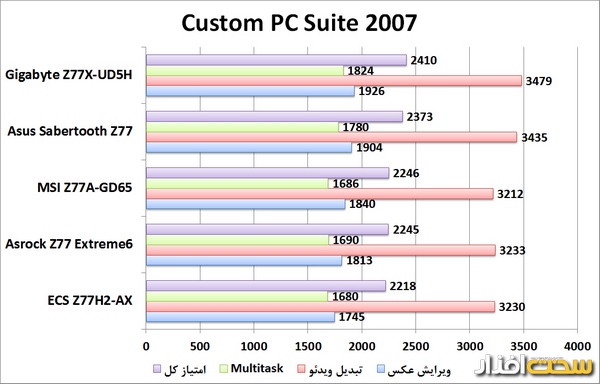

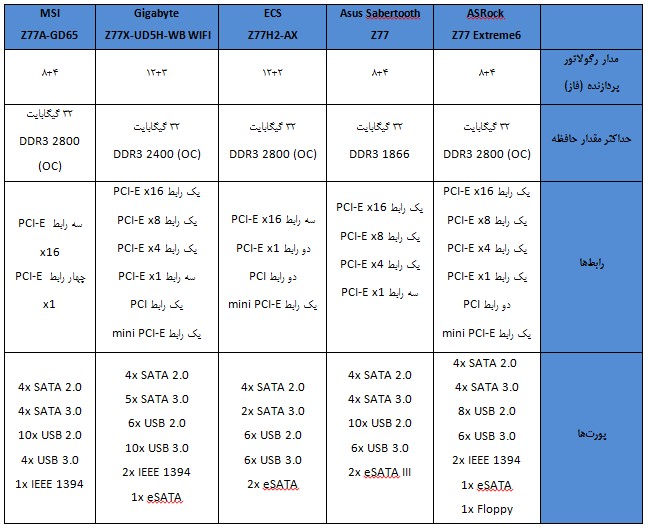

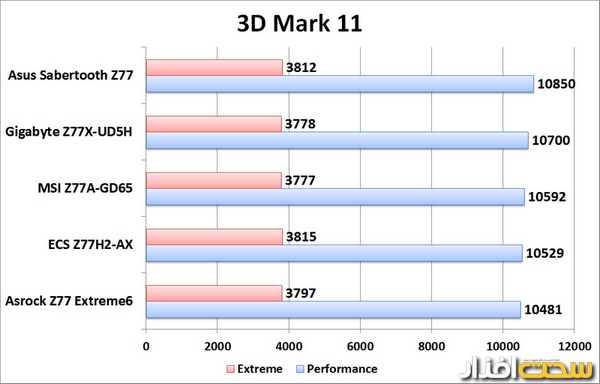

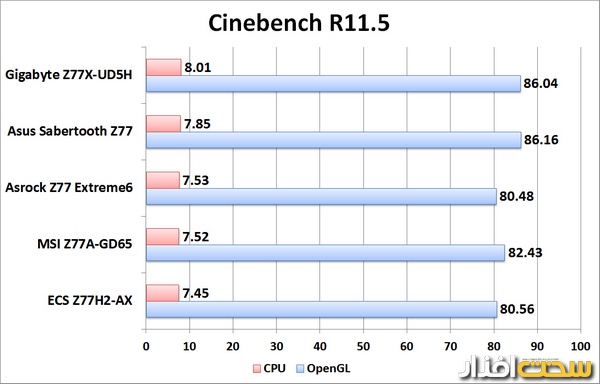

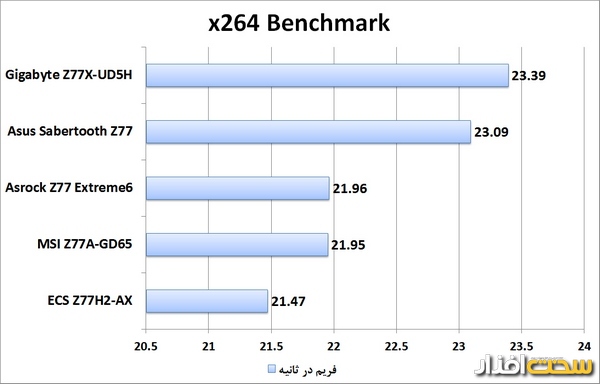

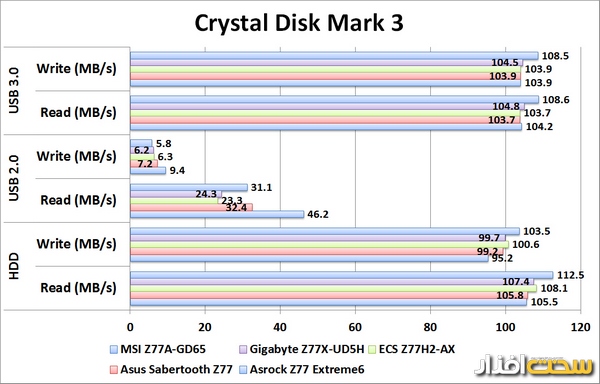

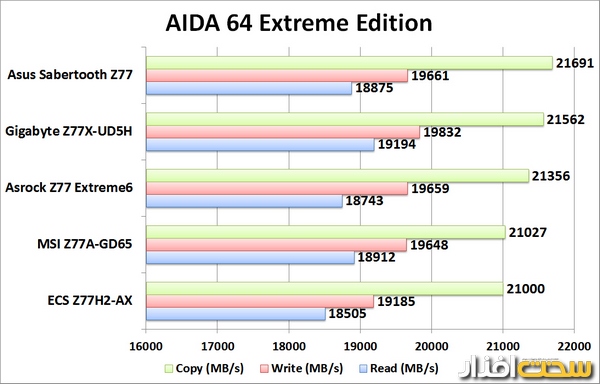

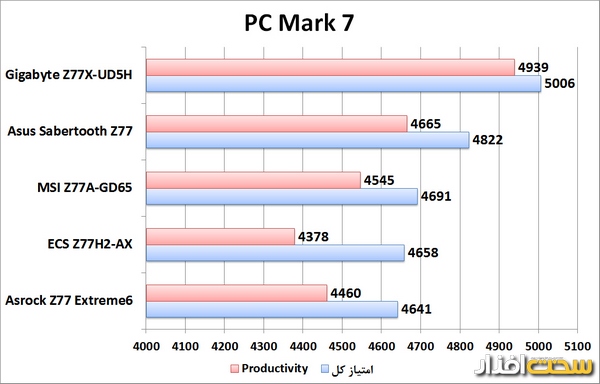

پاسخ : بررسی پنج مادربرد با چيپ ست Z77 مشخصات و نتايج تست قبل از هر چیز، از شرکت آواژنگ که پردازنده Intel Core i7-3770K را در اختیار ما قرار دادند، تشکر میکنیم. علاوه بر پردازنده فوق، در تست این مادربوردها از هشت گیگابایت حافظه Zeppelin DDR3 1600 Extreme، درایو ADATA S592 32GB، هارددیسک Seagate 7200.11 500GB، کارتگرافیک Asus HD 7970 به همراه درایور Catalyst 12.3، سیستمعامل Windows 7 64bit SP1 استفاده کردیم. در زمان اجرای تستها نیز، بایوس مادربورد را در حالت Default قرار داده و فرکانس حافظه را روی DDR3 1600 قرار دادیم. برای تست پورت USB 2.0 از حافظه فلش Patriot Xporter XT 16GB و برای تست پورت USB 3.0 از هارددیسک Buffalo MiniStation 1TB استفاده کردیم. این نکته نیز قابل ذکر است که قبل از شروع تست هر یک از مادربوردها، سیستمعامل از ابتدا نصب کرده و پس از نصب درایورهای هر مادربورد، تستها را آغاز میکردیم. در مادربورد Asus Sabertooth Z77 مشکل خاصی دیده نشد و همه چیز برپايه استانداردهای اینتل اعمال شده و نوسانی در تنظیمات ولتاژ و فرکانس پایه وجود نداشت. مادربورد ASRock Extreme6 اندکی در تنظیم دقیق ولتاژ نوسان داشت (برای مثال، انتخاب 35/1 ولت در بایوس، مقدار 32/1 ولت را در ویندوز نشان میدهد). مقدار نوسانات ولتاژ در مادربورد ECS Z77H2-AX بسیار بیشتر است و مقدار فرکانس پایه زیر 100 مگاهرتز (بهطور عموم 99 مگاهرتز) قرار دارد. با ضرب این مقدار در ضریب پردازنده، میتوان دریافت همین یک مگاهرتز کاهش فرکانس پایه، چه مقدار در فرکانس نهایی پردازنده تأثیر خواهدداشت. اما در مادربورد Gigabyte Z77X-UD5H اوضاع برعکس بوده و فرکانس پایه آن بهطور ثابت 101 مگاهرتز است و میتواند در برخی موارد روی کارایی تأثیرگذار باشد. مقادیر مربوط به ولتاژ نیز در این مادربورد کاملاً پایدار است. در نهایت همانطور که اشاره شد، در تنظیمات پیشفرض مادربورد MSI Z77A-GD65، تنظیمات مربوط به PCI-E 3.0 و Lucid Virtu غیرفعال است و مجبور شدیم این موارد را به صورت دستی فعال کنیم. بقیه موارد، شامل ثبات ولتاژ و فرکانس پایه در سطح خوبی قرار دارد. جدول مشخصات نتايج تست
